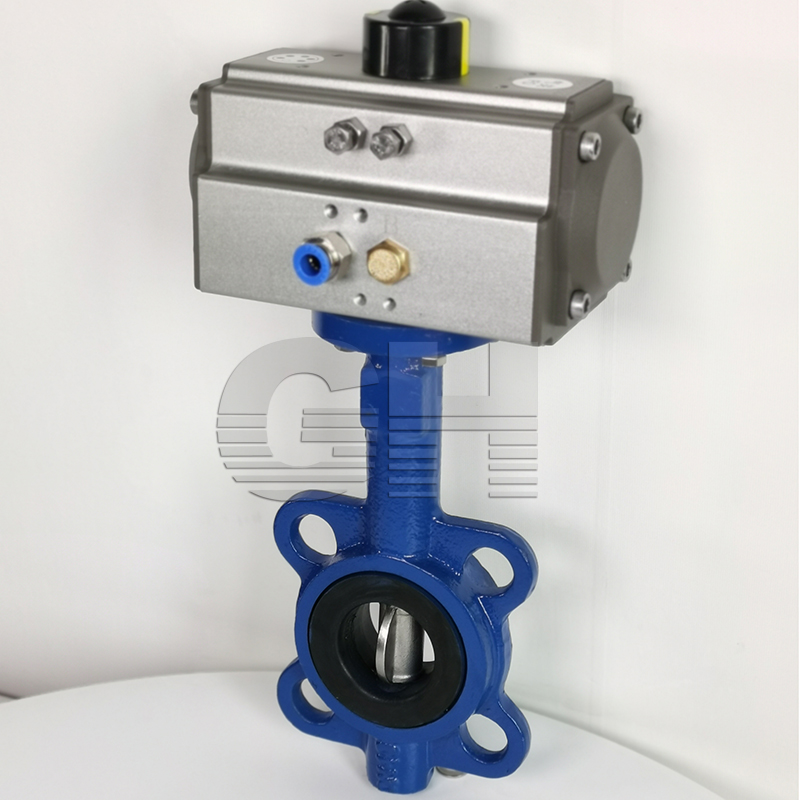

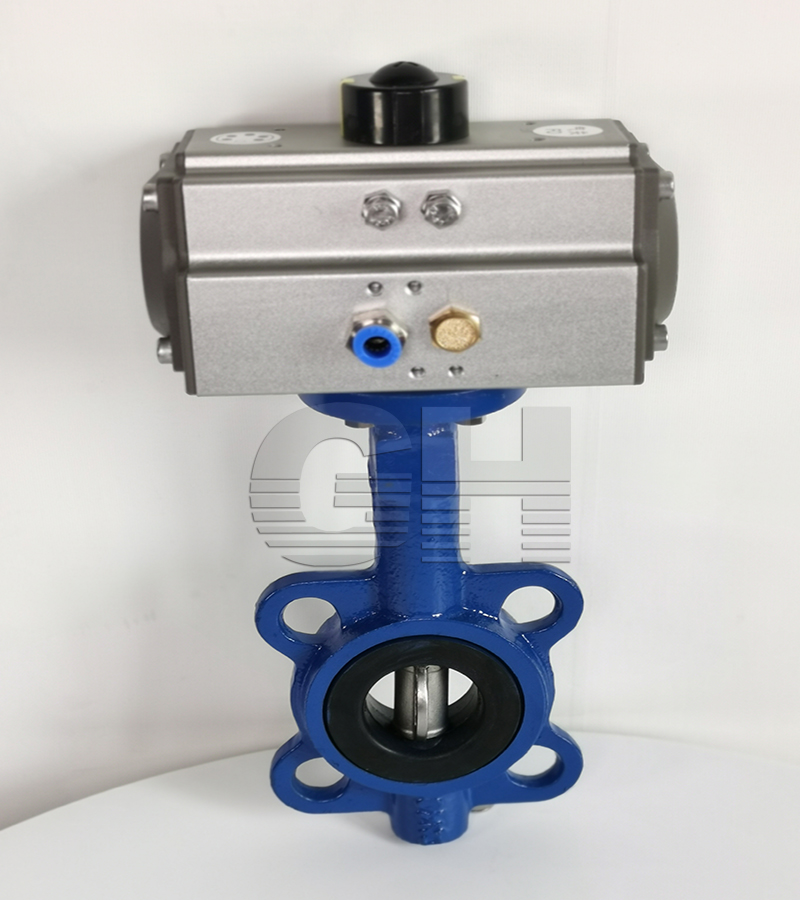

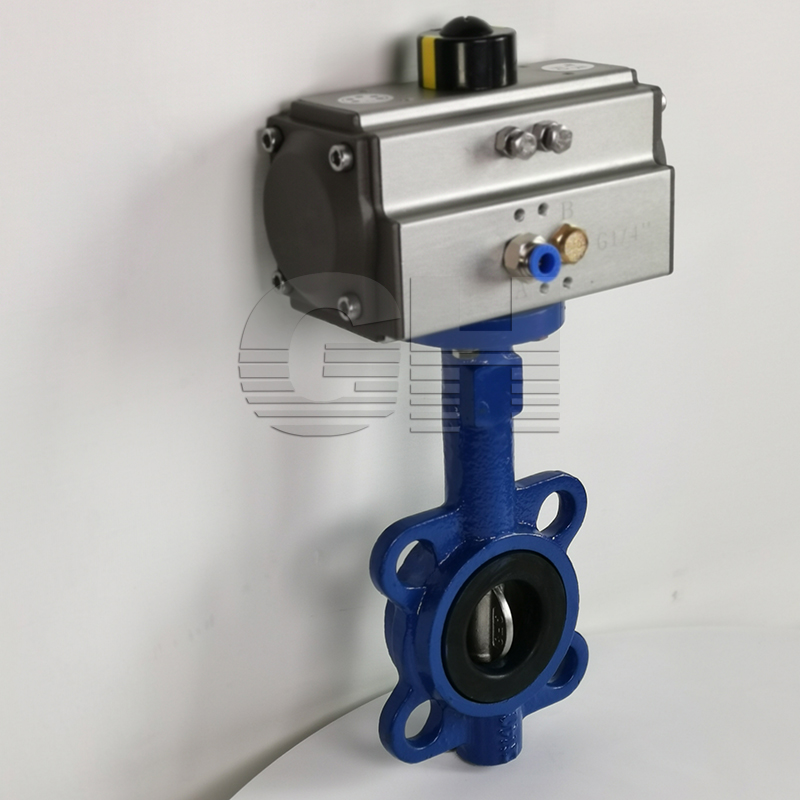

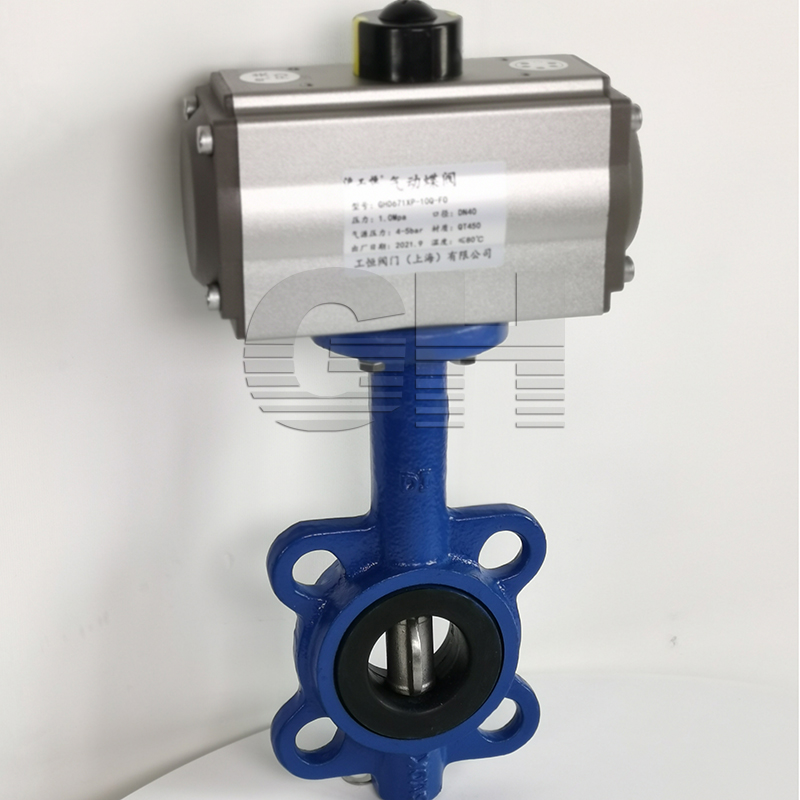

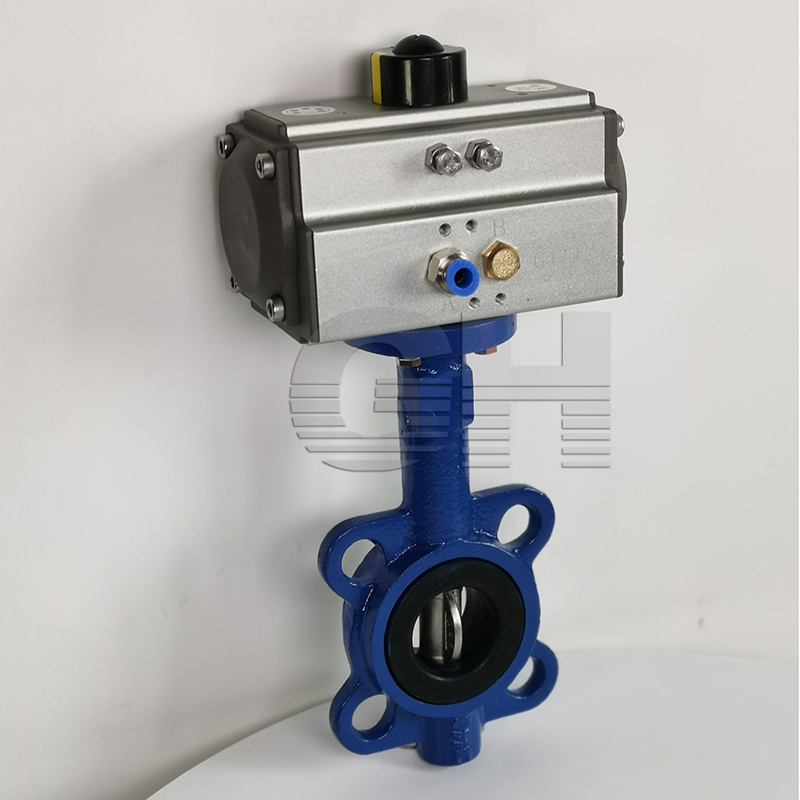

D671XP-16Q-DN40小口徑氣動切斷蝶閥 氣動不鏽鋼闆對
類别：氣動閥門 日期：2021-11-30
| 加工定制 : | 是 | 品牌 : | 滬工恒 |
| 型号 : | D671XP-16Q | 材質 : | 鑄鋼 |
| 連接形式 : | 對夾 | 結構形式 : | 垂直闆式 |
| 适用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 标準 : | 國标 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 | 口徑 : | DN40-DN1200 |
| 公稱通徑 : | DN40-DN1200 |
産品詳情
Product details
Product details
一、氣動鑄鋼蝶閥D671XP-16C概述：
1、本産品結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便。應用于石油、化工、輕工、制藥、造紙、建築等流體控制系統中作遠距離集中控制或就地控制。
2、本氣動蝶閥根據用戶需求可配行程限位開關、指示器、氣源三聯件等。它是以壓縮空氣為動力（氣源壓力0.4-0.7MPa），通過閥杆帶動蝶闆在閥體內轉動90°，實現全開—全閉的動作。
二、對夾式氣動軟密封蝶閥閥體：
| 公稱通徑 | 40-1200mm |
| 公稱壓力 | 0.6-1.6Mpa |
| 殼體試驗壓力 | 1.5倍工作壓力 |
| 密封試驗壓力 | 1.1倍工作壓力 |
| 連接形式 | 對夾JB78-59，JB79-59 |
| 材 料 | WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯 |
| 溫度範圍 | -20℃~+200℃ |
| 工作溫度範圍 | NBR閥座-10~80℃、EPDM閥座-20~120℃、PTFE聚--30~+150℃ |
| 允許長期使用溫度 | NBR閥座0~60℃ EPDM閥座-10~100℃、PTFE聚—25~+130℃ |
| 填 料 | V型聚填料,含浸聚填料，編織填料，柔性石墨 |
三、對夾式氣動軟密封蝶閥組件：
| 閥芯型式 | 閥 闆 | 氣缸形式 | 單作用和雙作用式及AW系列大口徑蝶閥 |
| 流量特性 | 直線性或等比持性 | 氣缸工作壓力 | 0.4-0.7MPa |
| 材 料 | 1Cr18Ni9Ti,0Cr18Ni12Mo2Ti | 氣缸開關時間 | 雙作用式1-5秒 |
| 閥座材料 | 聚（PTFE），橡膠，金屬閥座 | 氣缸空氣耗量 | 1-131L |
| 閥杆材料 | 不鏽鋼，襯 | 電磁閥電源 | 220VAC，24VDC |
采用标準目錄
| 項目名稱 | 采用标準 | 可選标準 |
| 設計制造驗收 | GB/T12238-1989 | ISO/DIN10631-91 |
| 閥門結構長度 | GB/T12221-1989 | ISO5752-88 |
| 閥門法蘭連接 | GB9113-1988 | ISO7005. 2 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-87 |
| 閥門标志 | GB12220-1989 | ISO5209-87 |
| 驅動裝置連接 | GB12223-1989 | ISO/DIN5211-89 |
| 閥門供貨要求 | GB/T12252 | ———— |
可選材料
| 主要零部件 | 材質 | 适用規格 | 主要零部件 | 材質 | 适用規格 |
| 閥體 |
球墨鑄鐵 灰鑄鐵 鑄鋼 不鏽鋼 |
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm |
閥杆 |
不鏽鋼 410 不鏽鋼 316 不鏽鋼 304 碳鋼鍍鎳磷 |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 閥闆 |
不鏽鋼 CF8 不鏽鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍 |
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm |
閥座 |
丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 矽橡膠 SEP 耐熱 EPDM EPDM PTFE |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
密封副适用介質、溫度、介質類型及适用程度(A非常适用 B适用 C有限适用 D不适用)
| 密封副材質 | 适用溫度 | 介質類型及适用程度 | 突出特性 | |||||||||||||
| 淡水 |
海 水 |
鹽 類 |
強 堿 |
弱 堿 |
強 酸 |
弱 酸 |
天 然 氣 |
醇 類 |
空 氣 |
蒸 汽 |
油 類 |
食 品 |
||||
| 閥座 | 丁腈 | -12oC~82oC | A | A | A | A | D | A | C | A | D | A | 耐油 | |||
| 三元乙丙 | -35oC~135oC | A | A | A | A | A | C | A | A | A | C | A | 耐老化 | |||
| 三元乙丙 | -35oC~160oC | A | A | A | A | A | A | A | B | B | A | A | C | A | 、 耐老化 | |
| 氟橡膠 | -23oC~135oC | A | A | A | A | A | C | A | A | C | A | A | A | A | 、 | |
| 聚 | -10oC~150oC | A | A | A | C | A | A | A | A | A | A | A | A | A | 、 | |
| 蝶闆 | 球鐵電鍍 | -30oC~350oC | D | C | D | C | D | C | A | A | A | C | 耐熱 | |||
| 球鐵尼龍覆層 | -30oC~100oC | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蝕 、 | |
| 鋁青銅 | -273oC~232oC | A | C | D | C | D | A | A | A | A | A | C | 耐熱 、 | |||
| 不鏽鋼 | -268oC~316oC | A | C | C | C | A | A | A | A | A | A | A | 、 | |||
