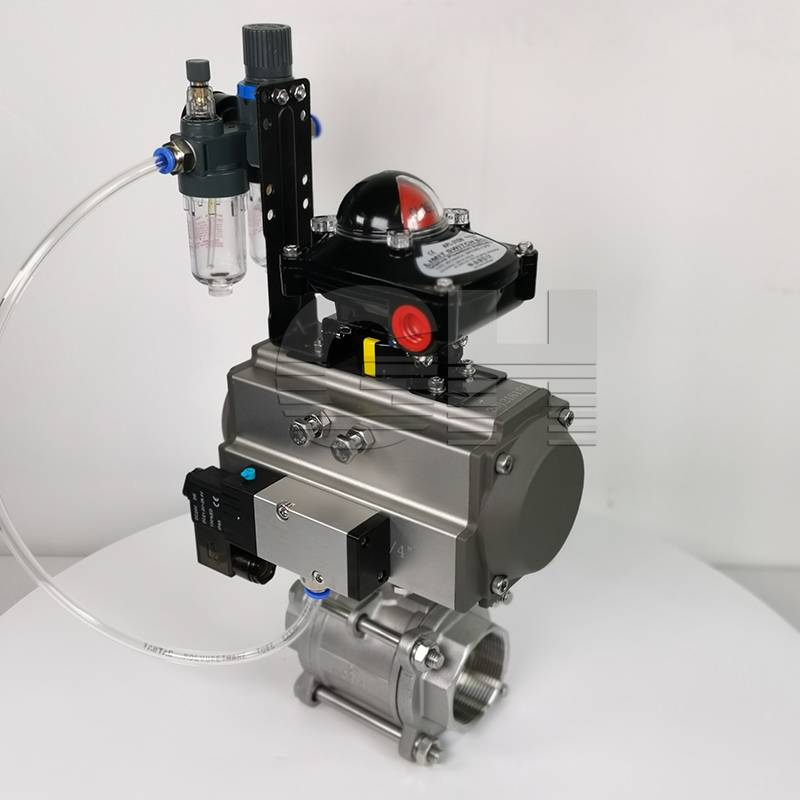

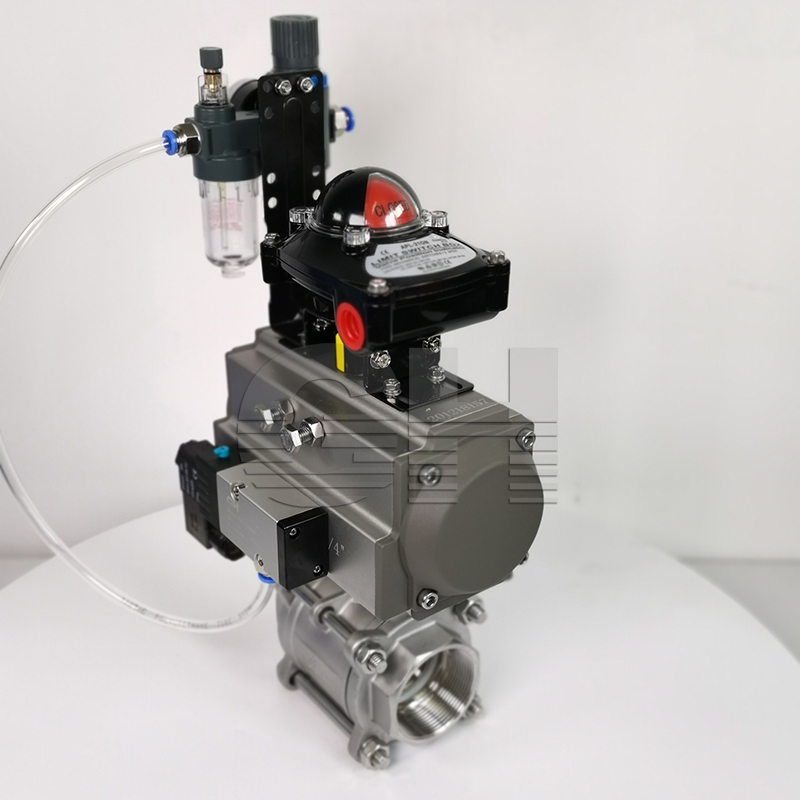

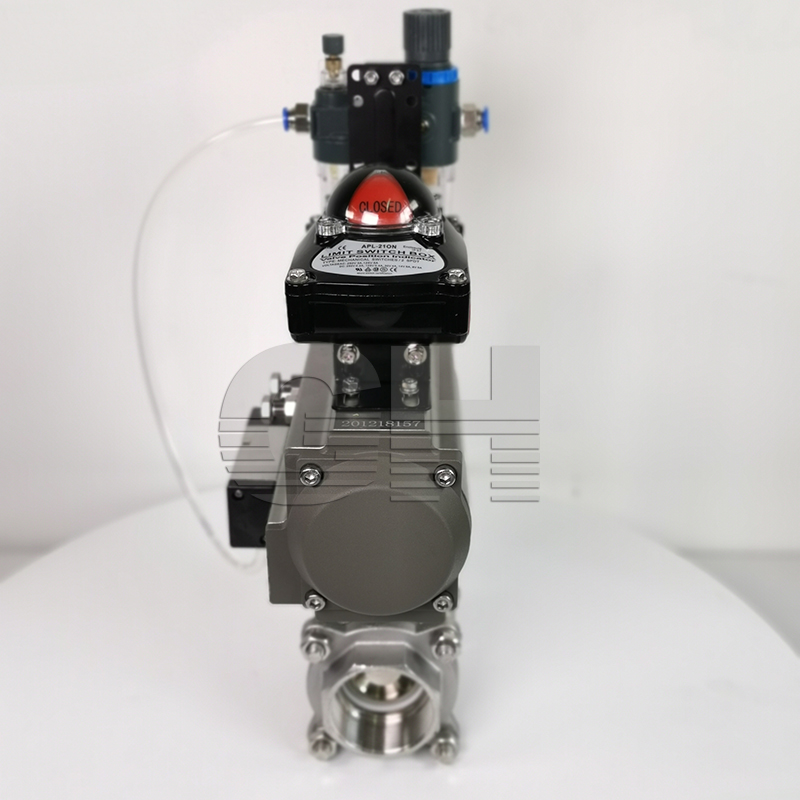

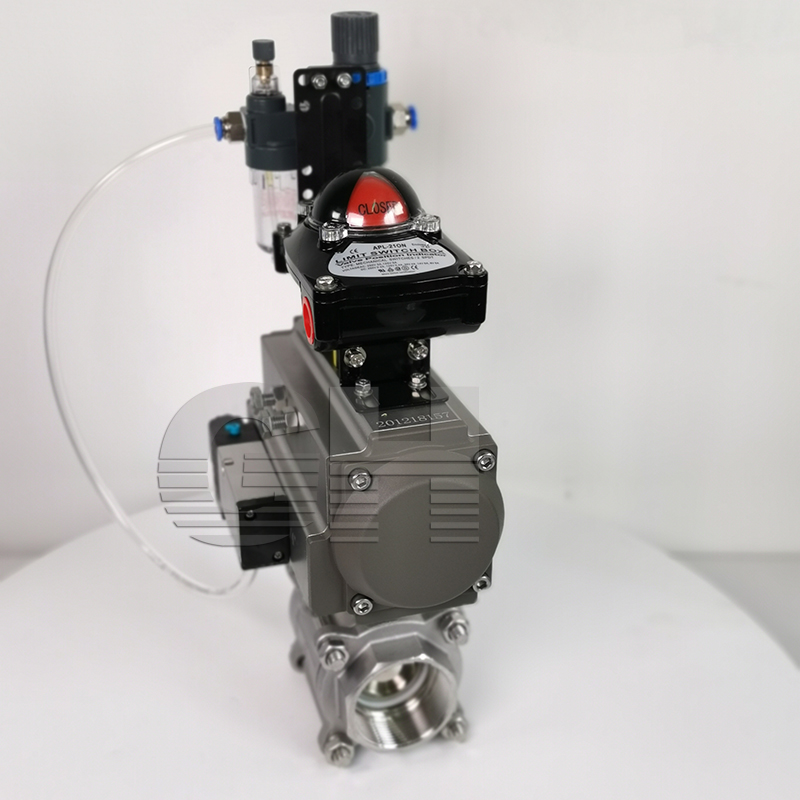

Q611F氣動三片式球閥 氣動三片式球閥 氣動AT絲扣

類别：氣動閥門 日期：2021-11-30

品牌 : 滬工恒 型号 : Q611F
材質 : 不鏽鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : 15-100
适用介質 : 油品、水 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details


氣動三片式球閥簡介：
氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧複位功能，可在遇到故障或沒有氣源時，自動歸位到開啓或關閉的狀态。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。

氣動三片式球閥優點：
1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空高壓力都可應用。2，外形小巧，節約安裝空間，特别适用于機械體積小空間狹窄的工況當中。3，螺紋三片式氣動球閥密封可靠，使用壽長，開關動作迅速，檢修起來方便，易拆裝。

産品參數
氣動三片式球閥零件材料：
左右：閥體 WCB、CF8、CF8M、CF3M
閥座：PEFE、PPL、304、316
球體：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金屬硬密封
中閥體：WCB、CF8、CF8M、CF3M
閥杆：2Cr13304、316、316L
填料壓蓋：WCB、CF8、CF8M、CF3M
可選附件：限位開關、定位器、電磁閥、減壓閥

氣動三片式球閥技術參數：
公稱通徑 DN15～DN100(mm)
公稱壓力 PN1.0、1.6、2.5、4.0、6.4MPa
連接方式 內螺紋
氣源驅動 壓縮空氣4-6bar(可帶手輪)
溫度範圍 軟密封:-30～180℃；硬密封:-40～425℃
閥體結構 三片式球閥（開度可選）
密封材料 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）
适用介質 氣體、液體、油類、腐蝕性介質等
閥體材質 開關模式（開關兩位控制），調節型（4-20mA信号）

三片式球閥與一片式、二片式的區别：
  一片式球閥是一體式的，由一個塞頭将球體固定，屬于整體式的閥體,常用于小尺寸的閥門。
  二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對複雜，中間的螺絲松緊度很關鍵，關系到是否洩露的可能。
  三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種球閥承受的壓力要高些。
一般情況下內絲球閥多用一片式或三片式，而三片式球閥一般多為精鑄閥門，二片式多用于法蘭閥門。
