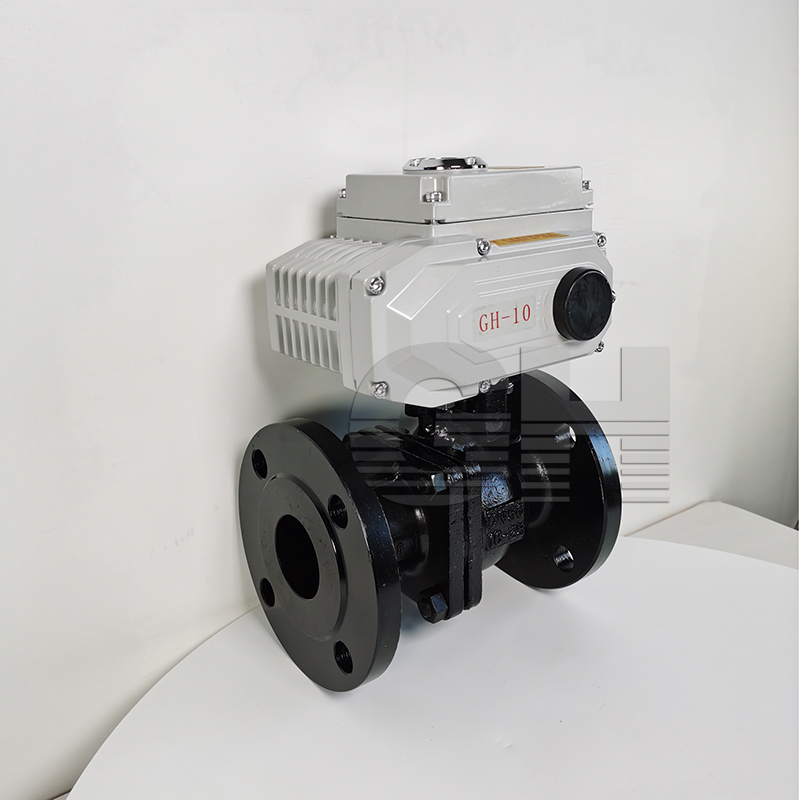

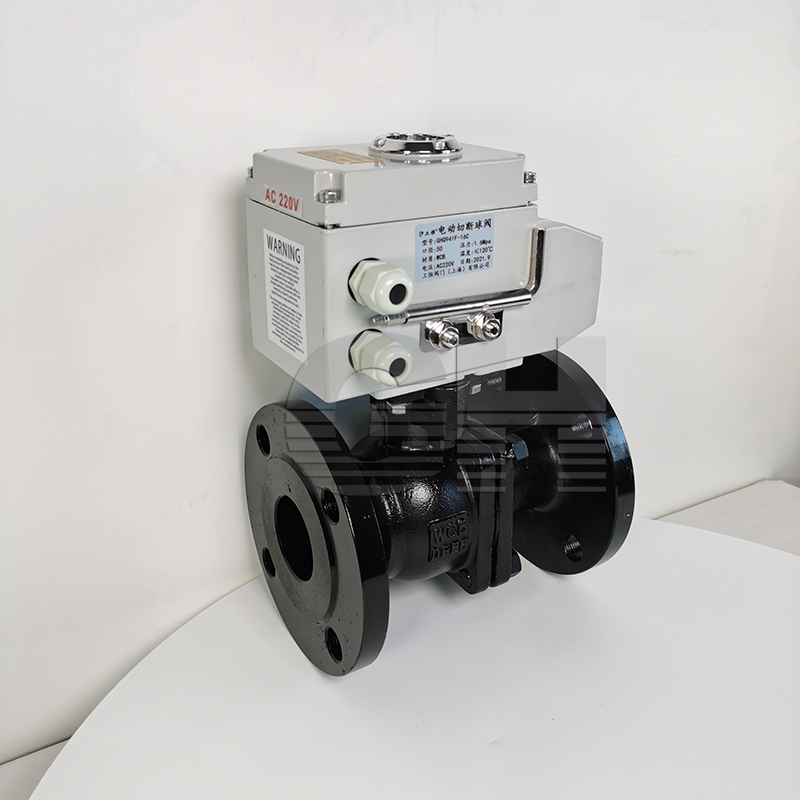

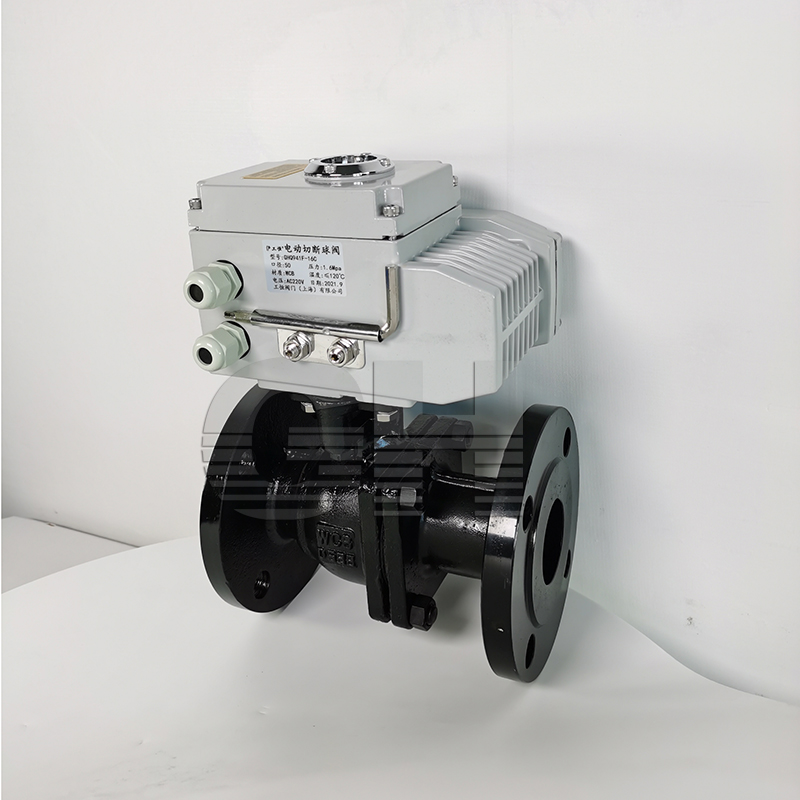

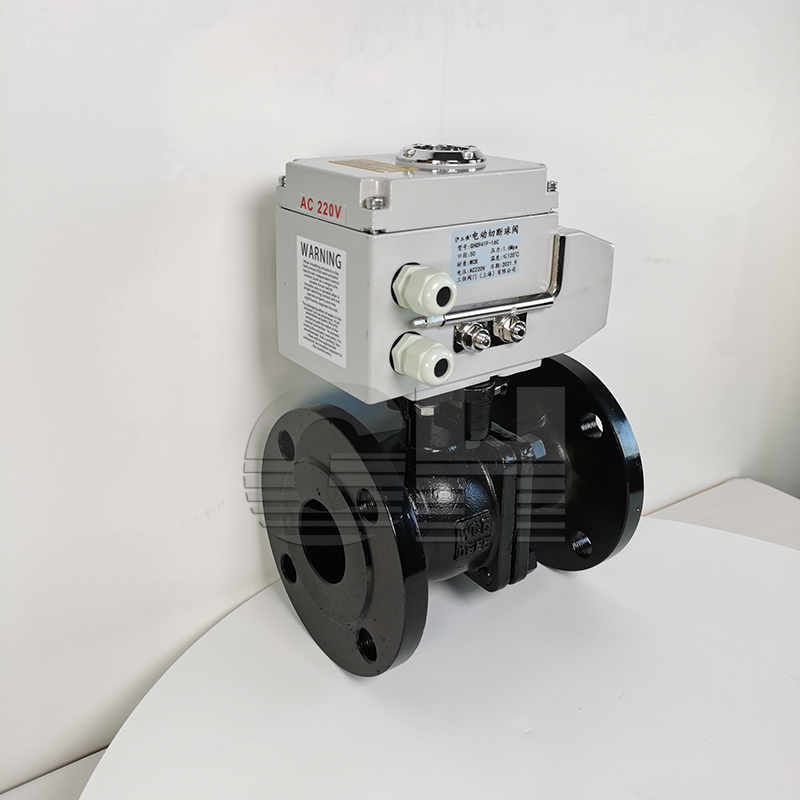

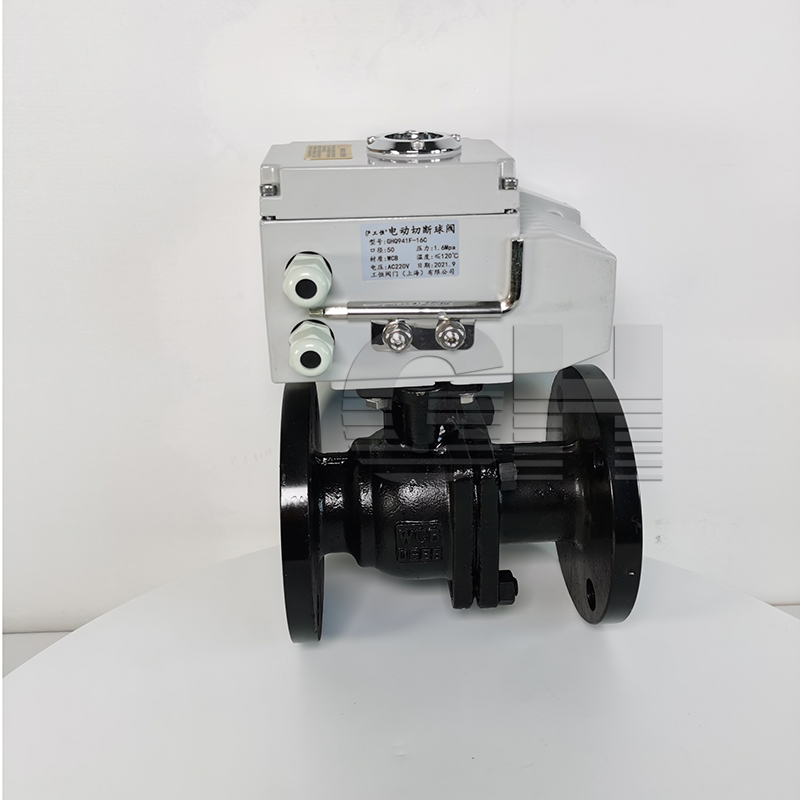

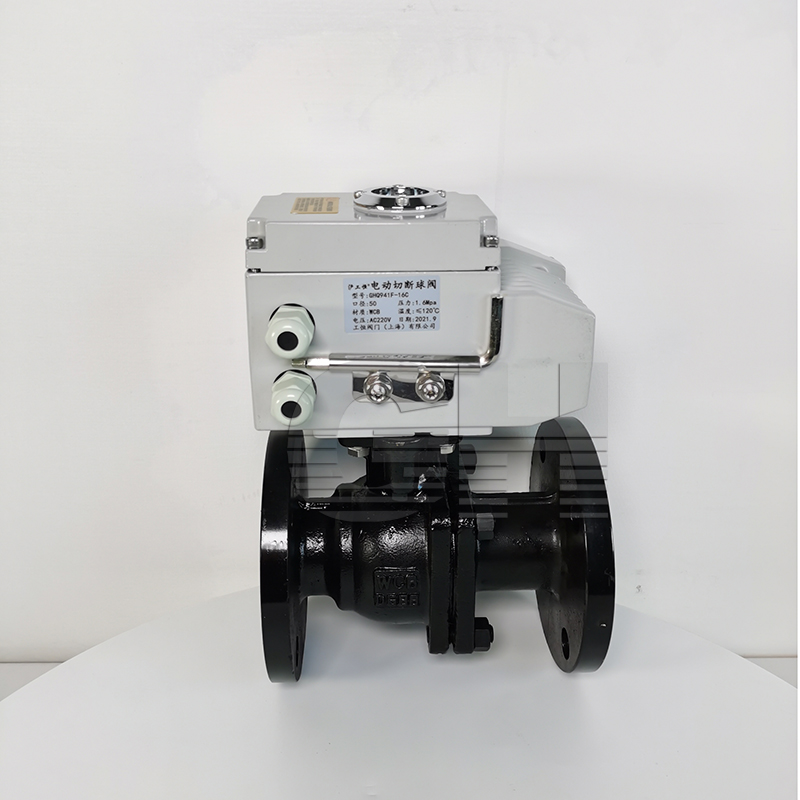

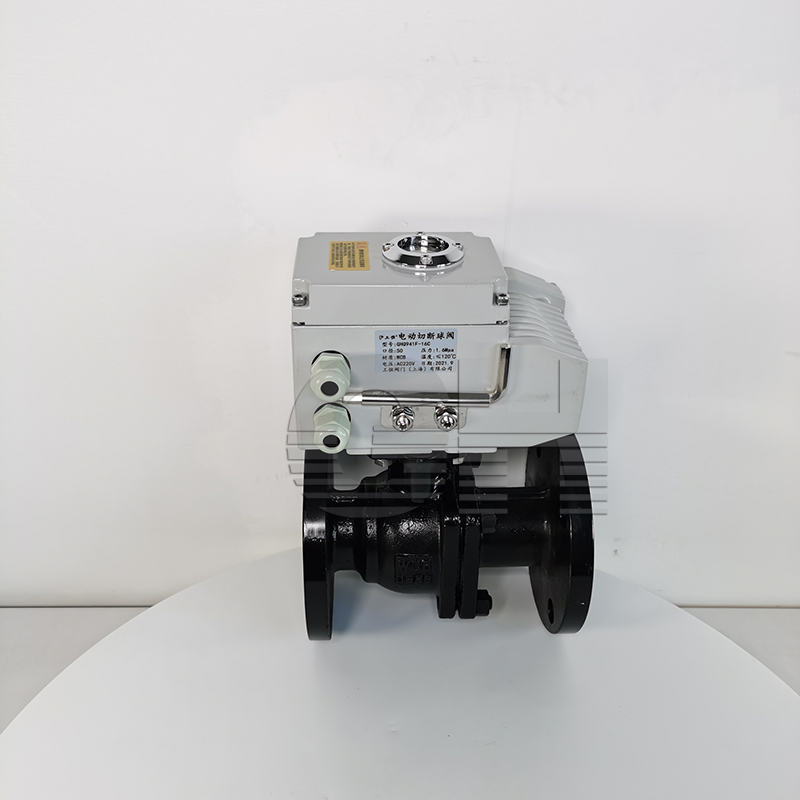

GHQ941F-16C-DN50電動鑄鋼法蘭式球閥 電動高平台球閥

類别：電動閥門 日期：2021-10-19

品牌 : 滬工恒 型号 : GHQ941F-16C
材質 : 鑄鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15～200mm
适用介質 : 水，蒸汽，油品 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details

Q941F電動高平台球閥
一、産品簡介
Q941F電動高平台球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座，軟密封閥座适用于溫度≤180°的場合，金屬硬密封閥座适用于溫度≤425°的場合。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還适宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、産品特點
1、流體阻力小，電動球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。2、電動球閥止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且電動球閥的密封能力随着介質壓力的增高而增大。4、電動球閥閥杆密封可靠，由于閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故電動球閥的使用壽命長。6、電動球閥采用下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，确保閥杆密封。7、電動球閥具有防靜電功能：在球體、閥杆、閥體之間設置彈簧，能将開關過程産生的靜電導出。

三、技術參數和性能
電動執行器技術參數 高平台電動球閥閥體參數
電源 AC110、220、380V/DC24、220V 公稱通徑 DN15～200mm
輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6、2.5、4.0、6.4、10MPa
任選功能 開關型、觸點型、開度信号、智能調節型 閥軸材質 不鏽鋼
動作範圍 0～90°±5° 閥體材質 碳鋼、304/316/316L不鏽鋼
動作時間 15秒/30秒/60秒 球體材質 304/316/316L不鏽鋼
環境溫度 -30°～60° 閥座密封 PTFE、PPL
手動操作 附帶手柄操作 溫   度 PTFE≤180℃、PPL≤350℃
限   位 電氣、機械二重限位 适用介質 水、石油、粘性流體、漿料、強氧化性介質等
防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
輸入信号 0-10，1-5VDC/4-20mA(智能調節型) 特   點 連線簡單，結構緊湊、阻力小、動作穩定

四、外形尺寸
公稱通徑DN L L1 W H D D1 額定功率 額定電流
壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
15 130 119 110 256 95 65 15W 0.1A
20 140 119 110 260 105 75 15W 0.1A
25 150 155 132 266 115 86 15W 0.2A
32 165 155 132 270 136 100 15W 0.2A
40 180 208 165 312 146 110 25W 0.5A
50 200 208 165 325 160 125 25W 0.5A
65 220 208 165 336 180 145 25W 0.5A
80 250 256 211 365 195 160 50W 0.8A
100 280 256 211 400 215/230 180/190 90W 1.0A
125 320 256 211 420 245/270 210/220 90W 1.0A
150 360 288 235 440 280/300 240/250 120W 1.2A
