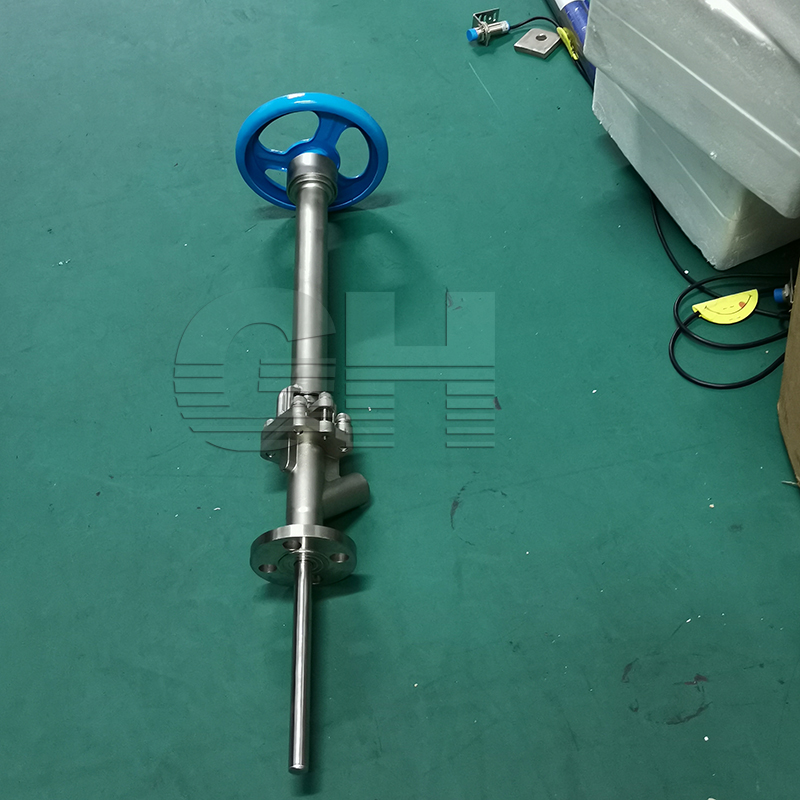

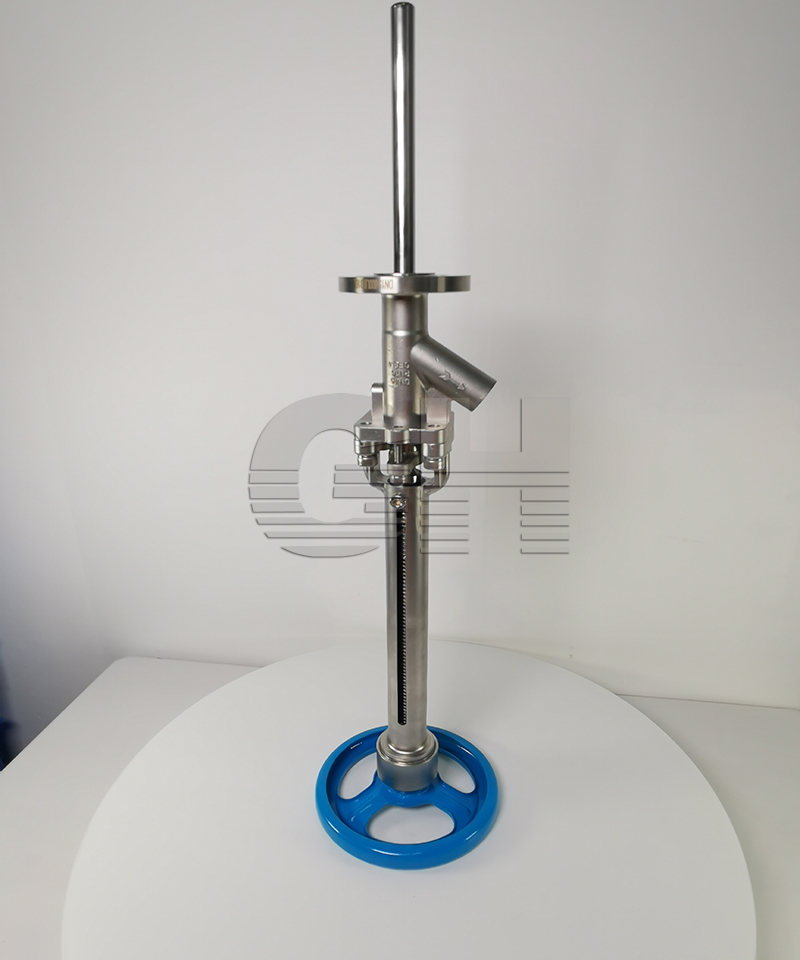

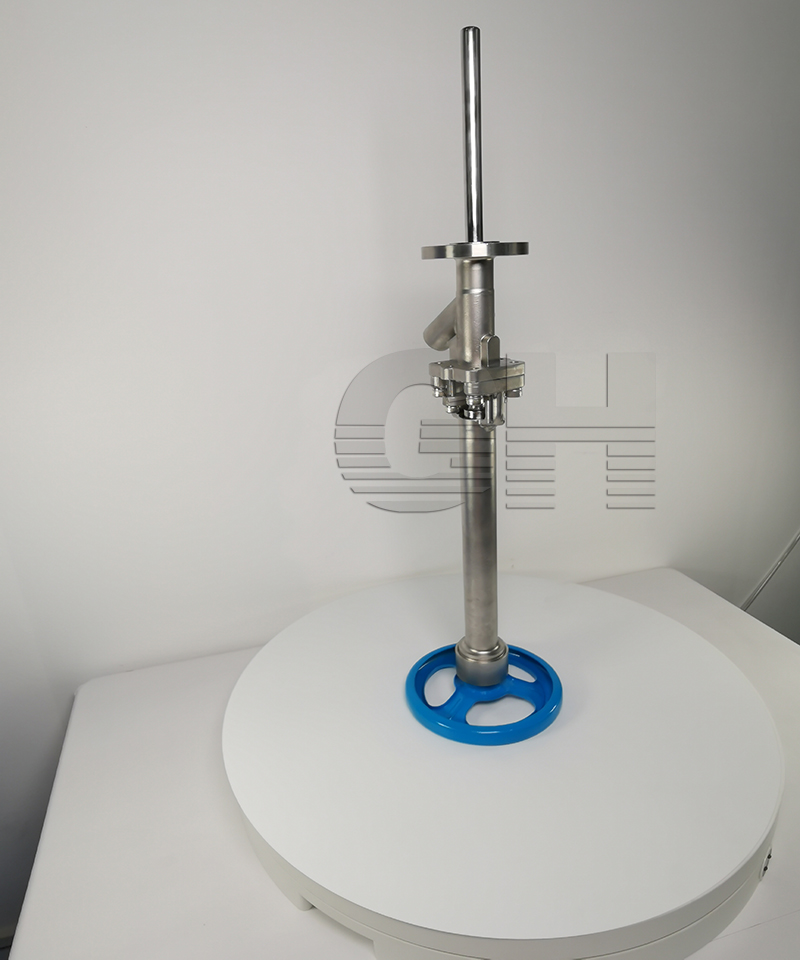

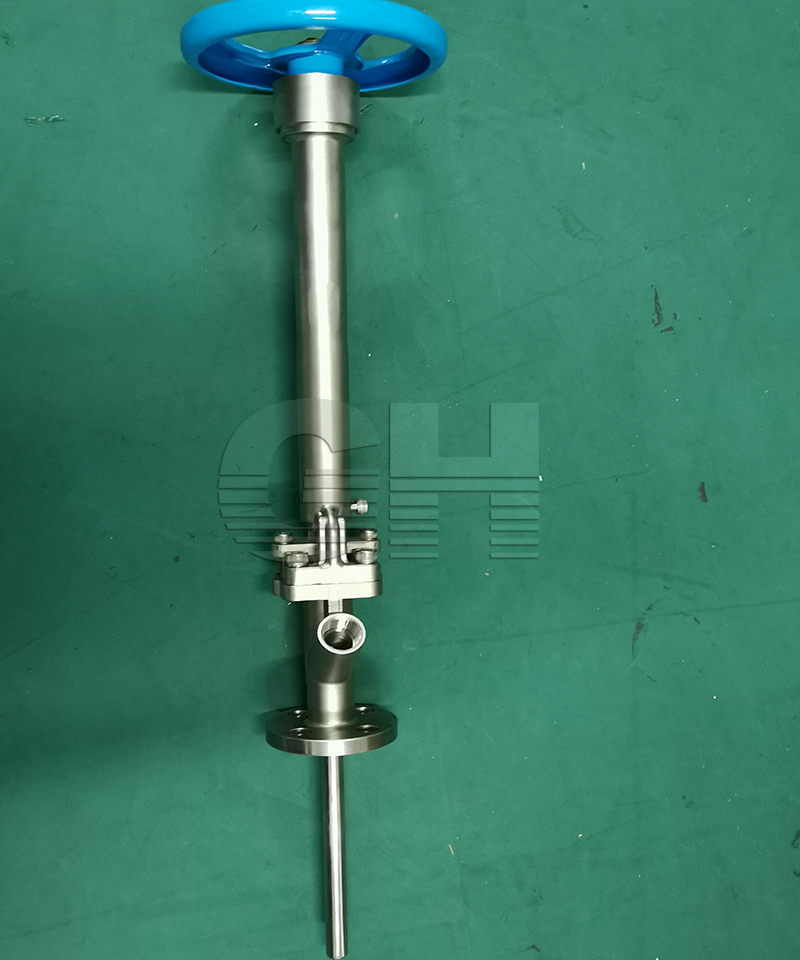

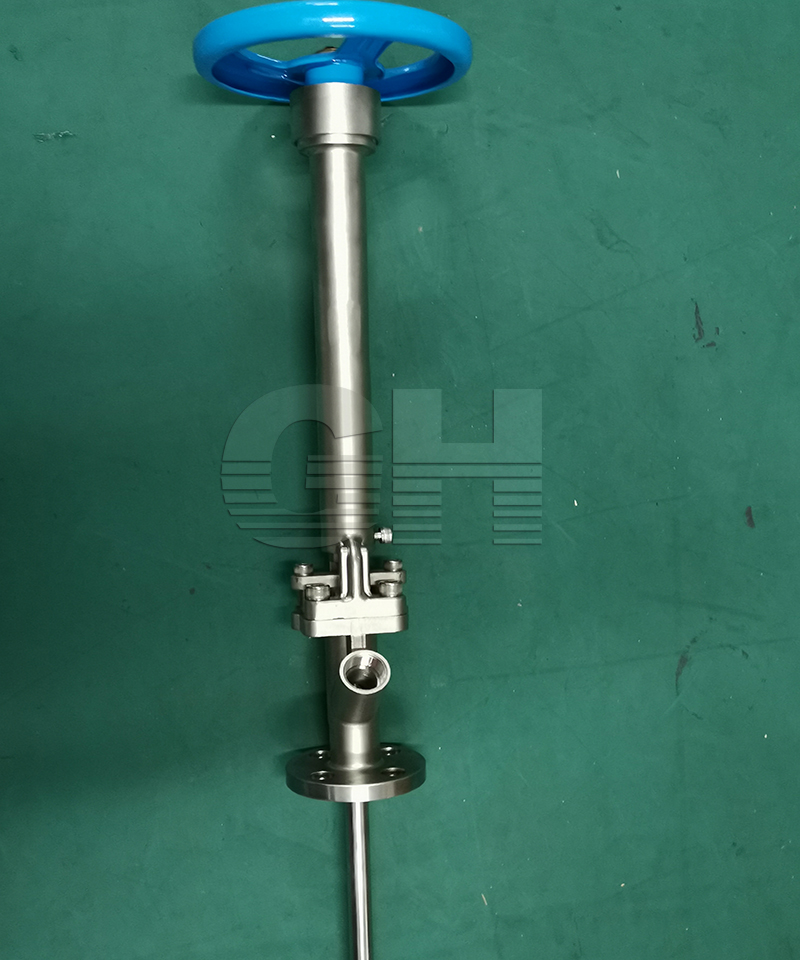

HG5-89柱塞式放料閥 柱塞式取樣閥 不鏽鋼手動法蘭

類别：産品中心日期：2022-05-06

HG5-89柱塞式放料閥 柱塞式取樣閥 不鏽鋼手動法蘭

加工定制 : 是 品牌 : 滬工恒
型号 : HG5-89 材質 : 不鏽鋼
連接形式 : 法蘭 适用介質 : 物料
壓力環境 : 常壓 标準 : 國标
外形 : 中型 流動方向 : 單向
驅動方式 : 手動 零部件及配件 : 閥杆
形态 : 柱塞式 工作溫度 : 常溫
類型(通道位置) : 直通式
産品詳情
Product details

一、簡介：
HG5-89柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

二、産品特點：
1、閥體內腔裝有耐沖刷、耐腐蝕的密封圈。
3、密封面采用線密封，保證密封的可靠性，并可防止結疤。
2、閥瓣密封根據需要時封面均堆焊接有硬質合金，具有高耐磨、耐腐蝕的功能。
3、各種操作方式，例如，手動，氣動（彈簧複位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。

三、工作原理：
HG5-89柱塞式放料閥工作原理為下降工作方式的柱塞，用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更适用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備、石墨徑向密封，高溫應用采取金屬密封。

四、零部件材料：
零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
閥杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
墊片 304 PTFE 304L PTFE 316 PTFE 316L PTFE 石墨 304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

五、主要外形連接尺寸：
DN 上法蘭 上法蘭 下法蘭 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 100 65
50 165 125 180 145 85 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 195 135
125 245 210 280 245 180 145
150 280 240 335 295 210 185
200 335 295 405 355 / /
