氣動三通絲扣球閥 Q614F 氣動三通內螺紋球閥 不鏽

類别：氣動閥門 日期：2021-11-30

品牌 : 滬工恒 型号 : Q614F
材質 : 不鏽鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN15-100mm
适用介質 : 水，蒸汽，油品等 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 三通式
産品詳情
Product details


三通氣動球閥 L型三通球閥 不鏽鋼三通球閥 Q614F氣動球閥 DN15 20 25 32 40 50 65 80希倫

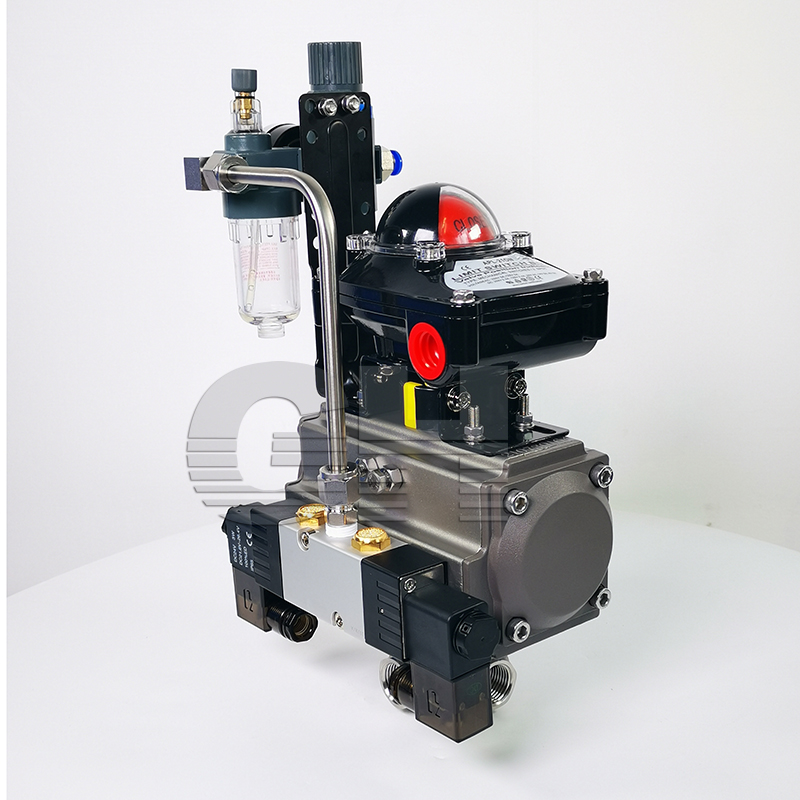

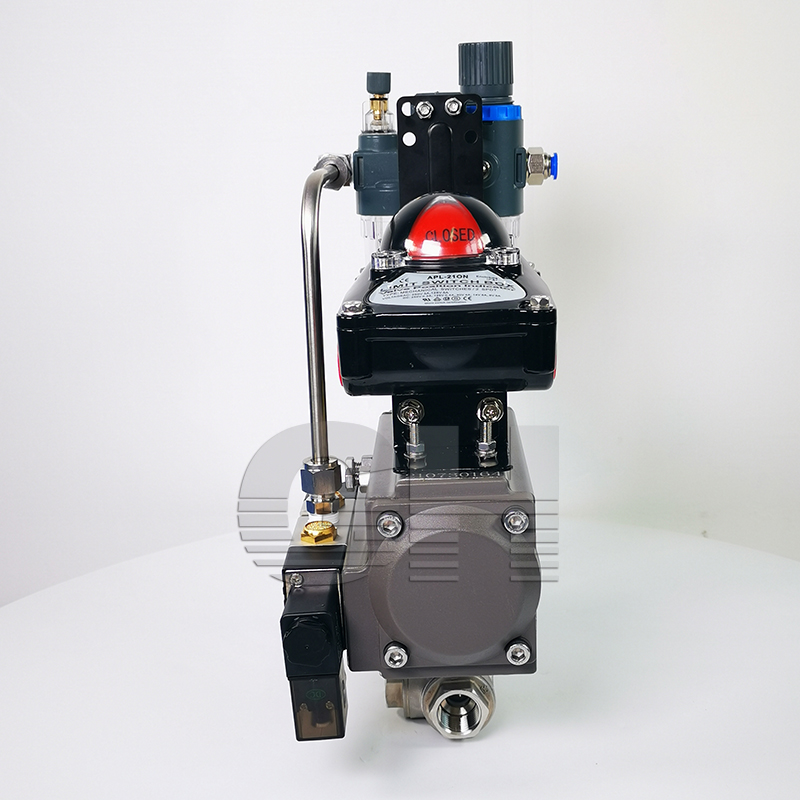

內螺紋氣動三通球閥Q614F
閥杆密封采用防吹出設計
□一階段密封，錐形的閥杆配合錐形閥杆密封墊有效的防止介質在閥杆旋轉過程中滲漏，并且在異常升壓狀态下，亦能有效防止滲漏。
□二階段密封，一組V形組合填料在被壓縮後往兩旁擴張，從而防止了滲漏。
□釋放蝶形彈簧的預緊壓縮力自動補償填料和閥杆密封墊的磨損。
□使用閥杆螺母壓緊全部的閥杆密封系統，防止洩漏。
□止退墊固定閥杆螺母，防止其松開。

內螺紋氣動三通球閥概述
氣動內螺紋（對焊 式）球閥是由雙（單）作用氣動 活塞式執行器和內螺紋（對焊式）球閥組 成。其閥體可 分為整體式、二段式、 三段式。閥座采用彈性密封結構，密封可靠，啓閉輕松。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖擊。氣動活塞式執行器采用低摩擦材料做 成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用。本産品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。工作原理當氣動執行器與 電路和系統氣源接通後，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°□氣動執行器頂部連動可視器，當綠色标志指向“開”字時标志閥門開啓。□回信器信号燈綠燈亮時閥門處在開啓位置，而紅燈亮時閥門處在關閉位置□定位器可調節

閥門管道流量氣動執行器主要技術參數
氣動執行器 型号 QW-TZ精小型系列、AT單作用系列
控制形式 雙作用/單作用
作用形式 切斷/調節
氣源壓力 0.4 ～ 0.8 MPa
較大回轉角度 90°～92°
回信器 AC220V  AC110V  DC24V
控制信号 電信号：0～0Ma  4 ～20Ma 氣信号：0.02 ～0.1 MPa
控制氣源 潔淨、幹燥壓縮空氣
工作溫度 -20℃ ～ +90℃

Q614F內螺紋氣動三通球閥閥體主要零件材料
零件名稱 閥體 球芯 閥座 閥杆 填料
Q611F-16Q611F-25 304 0Cr18Ni9 增強聚四氟乙烯 0Cr18Ni9 增強聚四氟乙烯
316 0Cr17Ni12Mo2 增強聚四氟乙烯 0Cr17Ni12Mo2 增強聚四氟乙烯

Q614F內螺紋氣動三通球閥主要性能規範
型 号 公稱壓力PN（MPa） 試驗壓力Ps（MPa） 工作溫度（℃） 适用介質
殼體 密封
Q611F-16P（R） 1.6 2.4 1.76 -20～150 水、蒸汽、油品、酸類
Q611F-25P（R） 2.5 3.75 2.75
Q611F-40P（R） 4.0 6.0 4.4

氣動執行器主要部件材料
零件名稱 缸體 端蓋 活塞 軸 O型圈 螺栓
QW-TZAT 鋁合金型材硬質陽極氧化 壓鑄鋁合金環氧樹脂噴塗 壓鑄鋁 鋼鍍鎳磷合金 NBR SUS304

Q614F內螺紋氣動三通球閥主要外型連接尺寸Q61（4、5）F
公稱通徑
DN(mm)		 外型尺寸
16~6.4Mpa
G L LO H L1 L2 S d
15 1/2″ 68 34 130 140 62 26 10
20 3/4″ 78 39 135 140 62 32 15
25 1″ 86 43 139 140 62 38 20
32 1-1/4″ 111 55.5 158 164 75 49 25
40 1-1/2″ 126 63 165 164 75 56 32
50 2″ 143 71.5 202 190 91 78 38

三通球閥介質流向原理
三通球閥分L型和T型，介質流通方向見 下圖。L型三通球閥适用于介質流向的切換，能使相 互垂直的兩個通道連通：T型三通球閥适用于介質的 分流、合流或流向切換，T型孔道可以使三個通道互 相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
