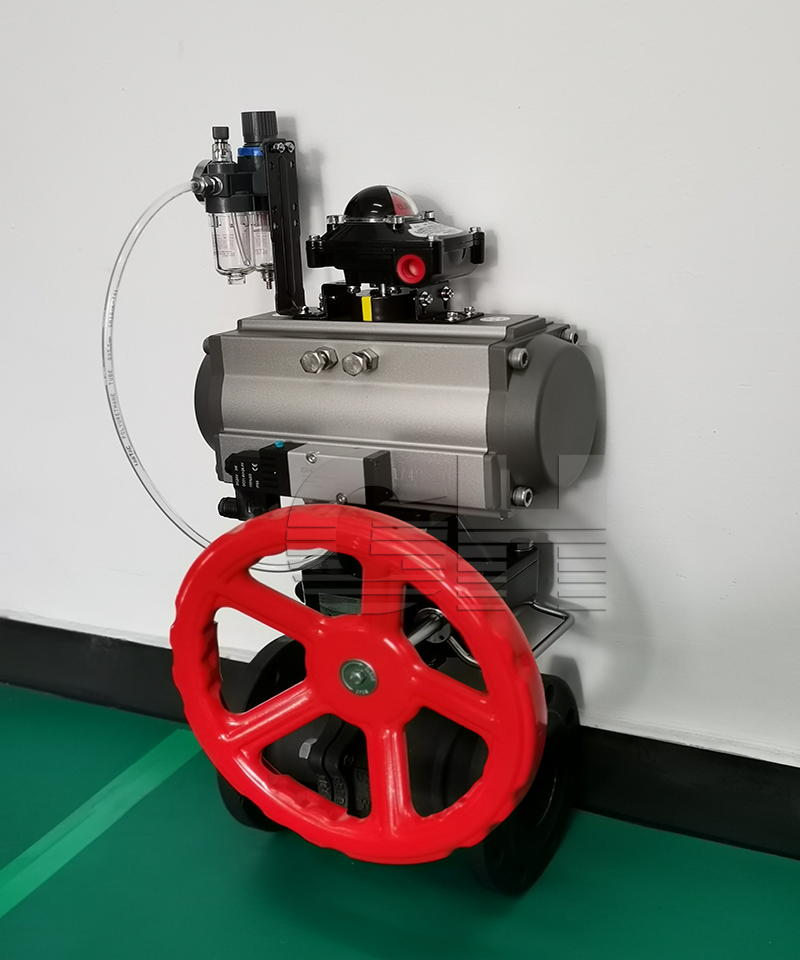

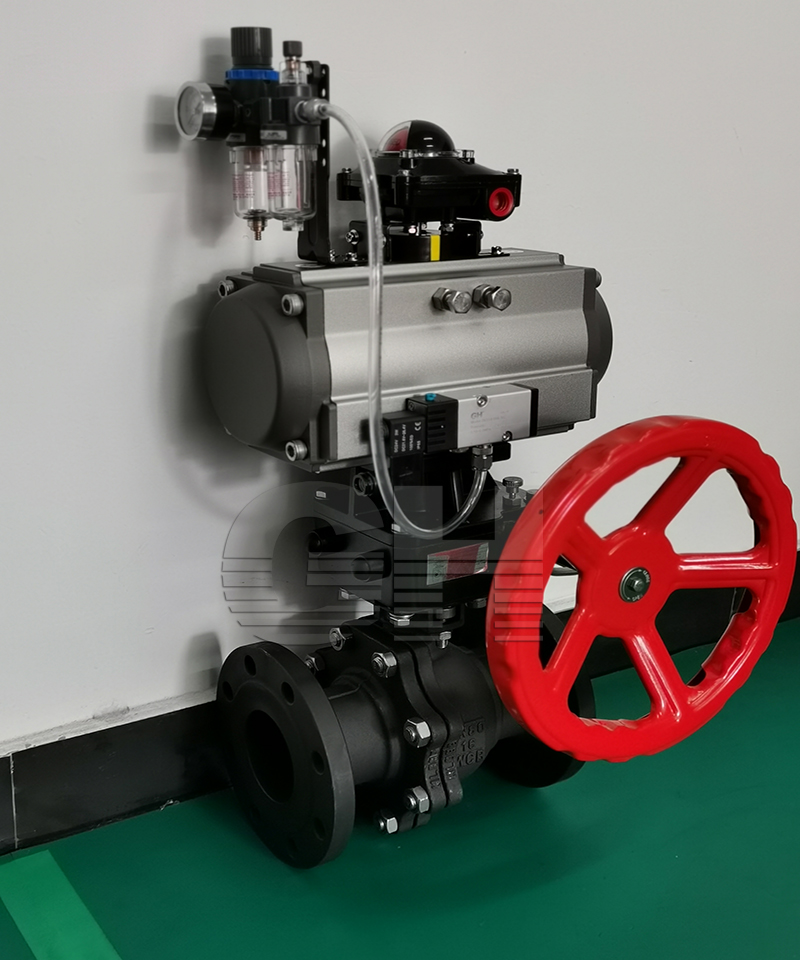

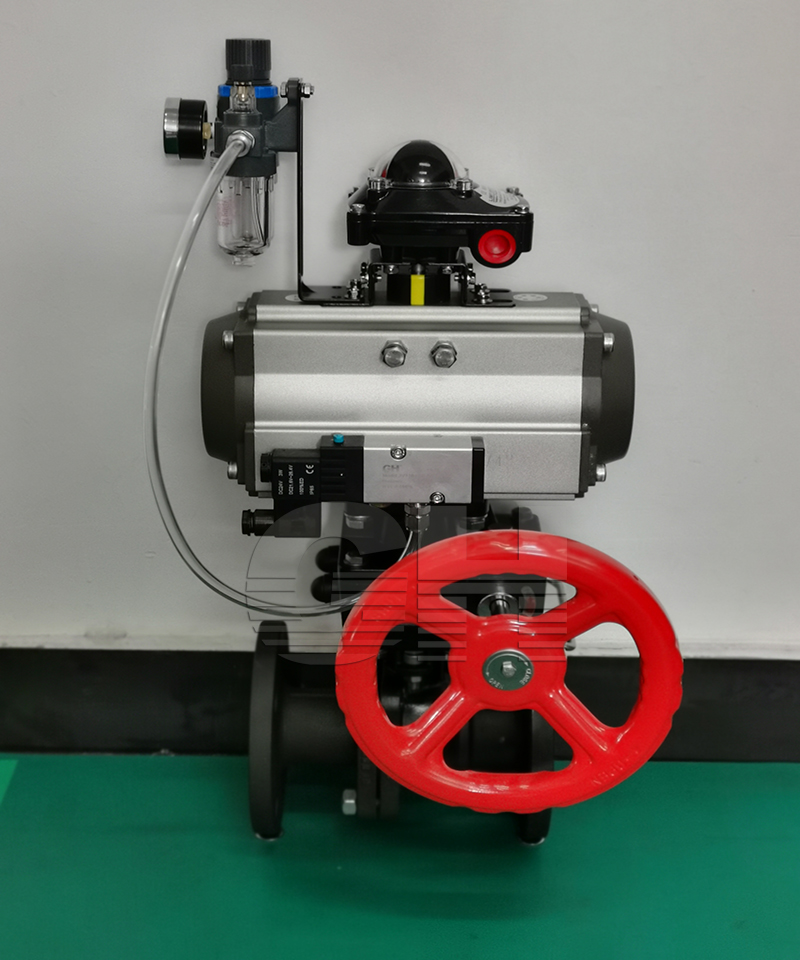

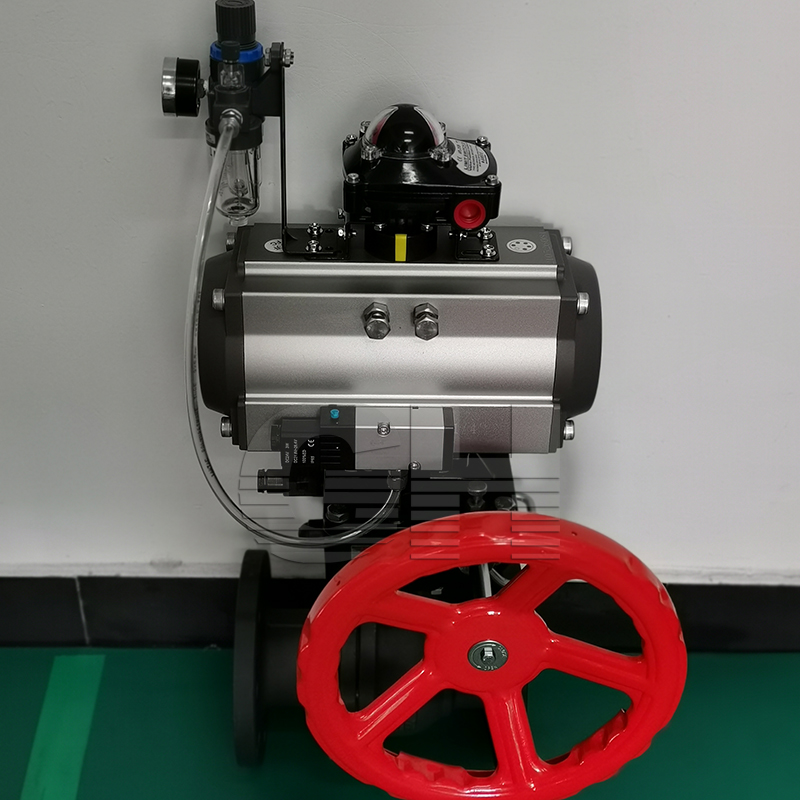

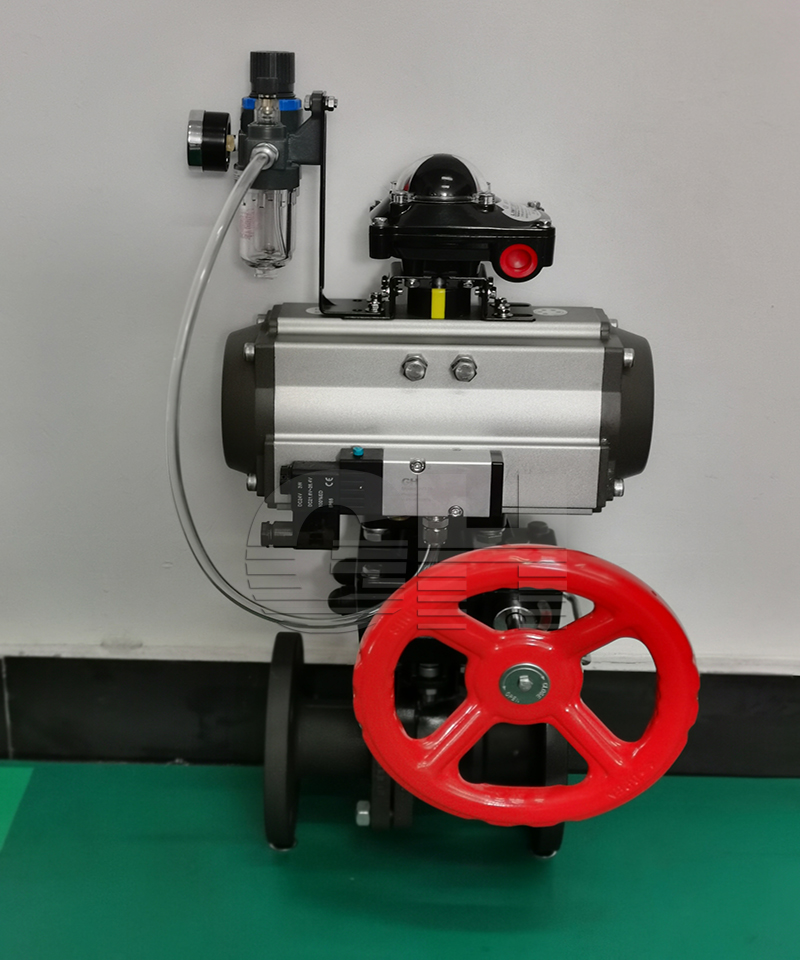

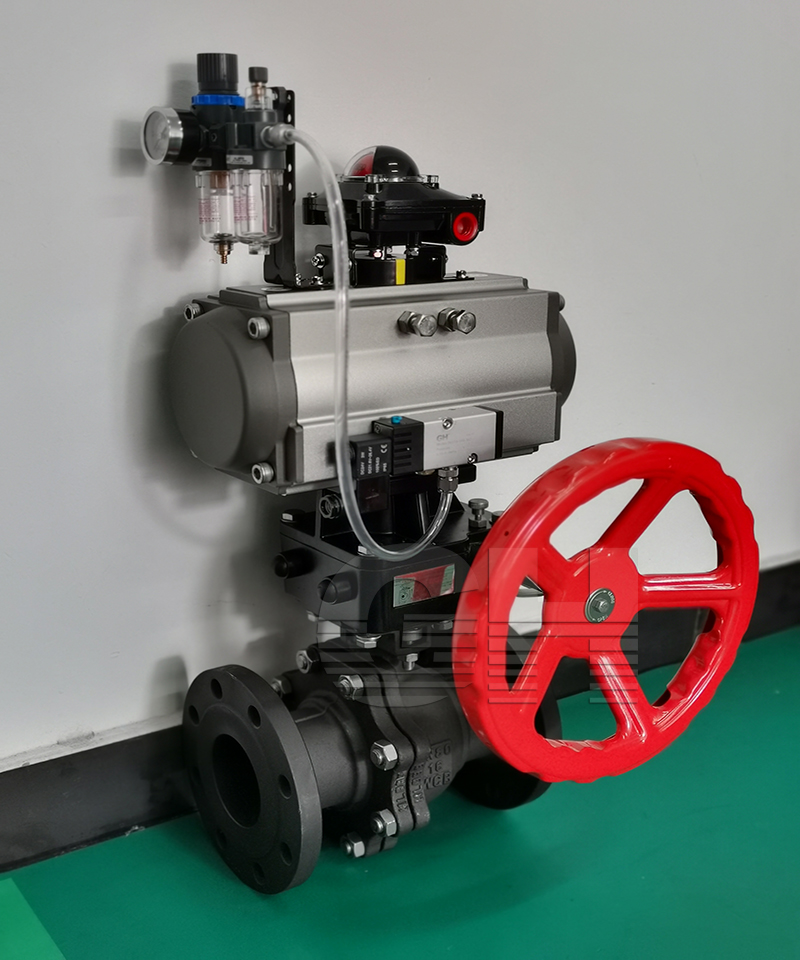

GHQ641F-16C DN50氣動開關切斷球閥帶手輪 上海氣動對

類别：氣動閥門 日期：2021-07-30

品牌 : 滬工恒 型号 : GHQ641F-16C
材質 : 碳鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN50-DN1000
适用介質 : 水，油品。 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details



氣動O型切斷球閥
一、【産品概述】：
       ZSHO氣動O型切斷球閥适用于油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。 浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用闆簧加載的閥座密封結構，能确保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料 固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球後密封結構或前後雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

二、【執行标準】：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、【主要性能規範】：

公稱通徑DN（mm） 15-250
公稱壓力PN（MPa) 1.6
公稱壓力PS（MPa) 強度試驗 2.4
密封試驗 1.76
材料材料代号 C   R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶闆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
閥杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
适用工況 适用介質 水、蒸汽、油品
适用溫度 -28℃～300℃
執行器 型号 BAW系列、GT系列、SW系列
氣源壓力 0.4-0.7Mpa


四、【主要尺寸及執行器配置】：
公稱通徑DN(mm) 尺寸 執行器型号
L D D1 D2   f Z-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S
