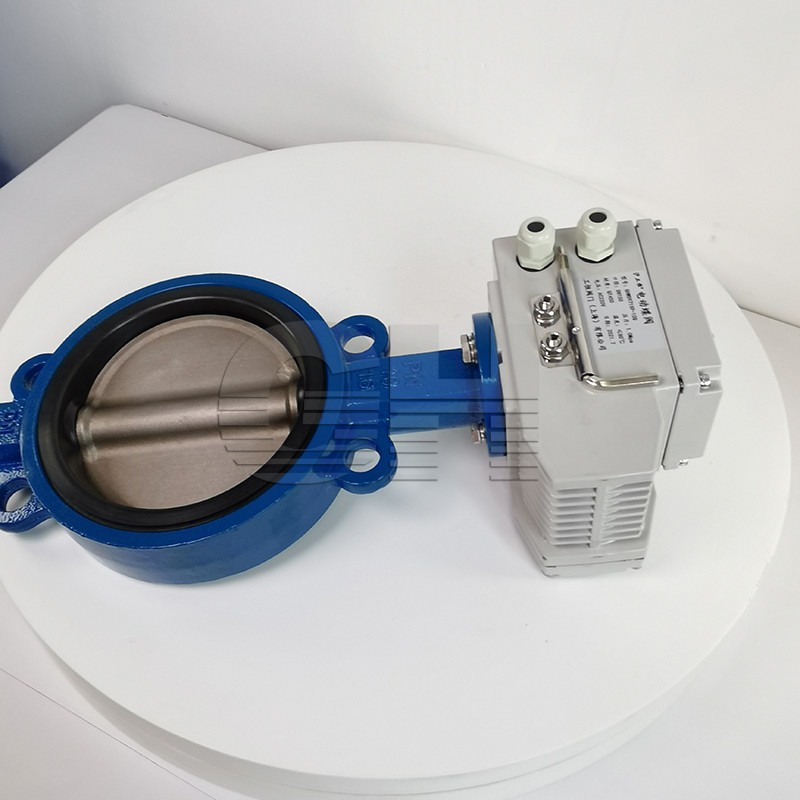

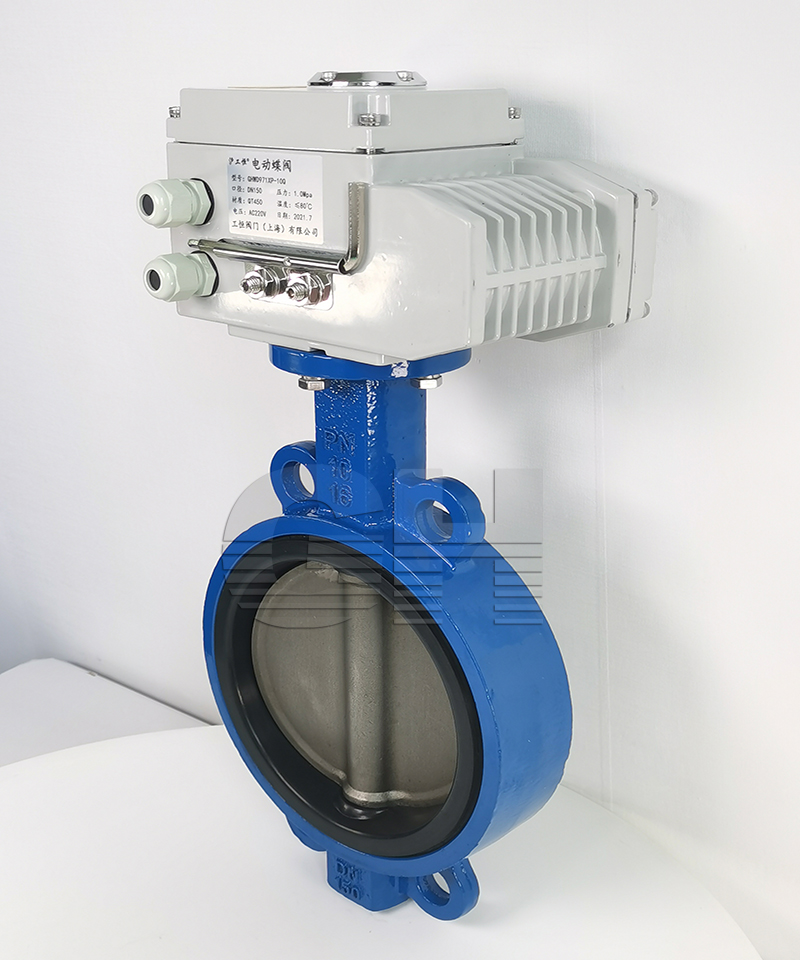

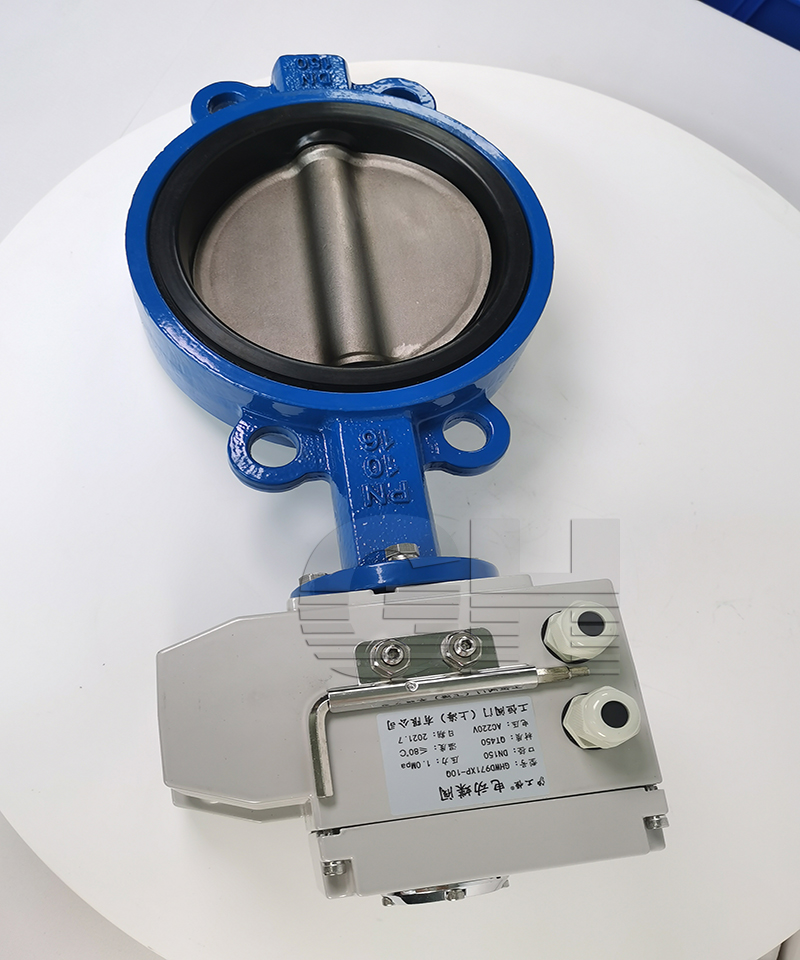

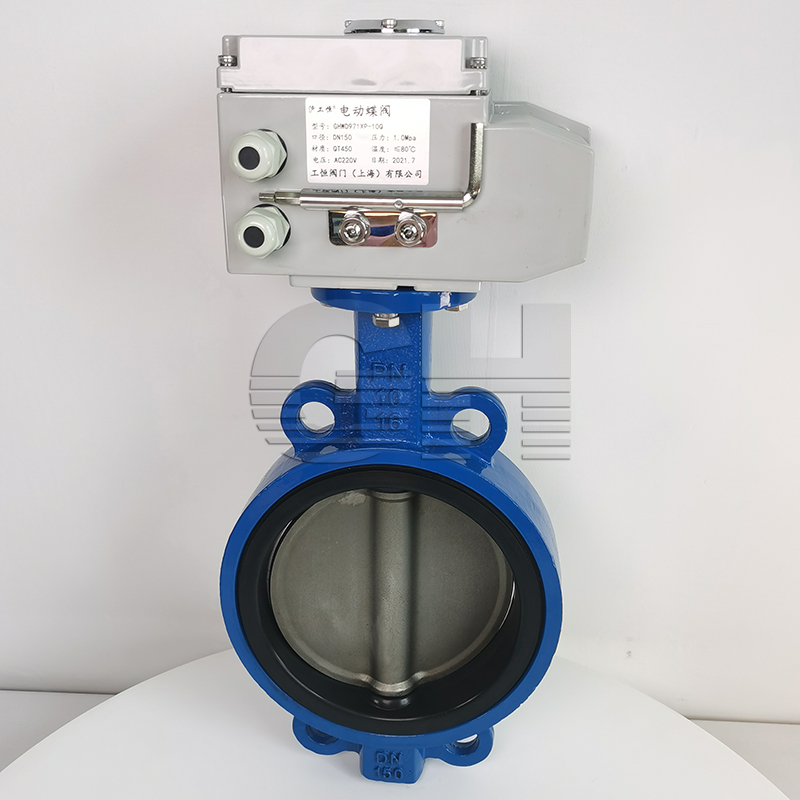

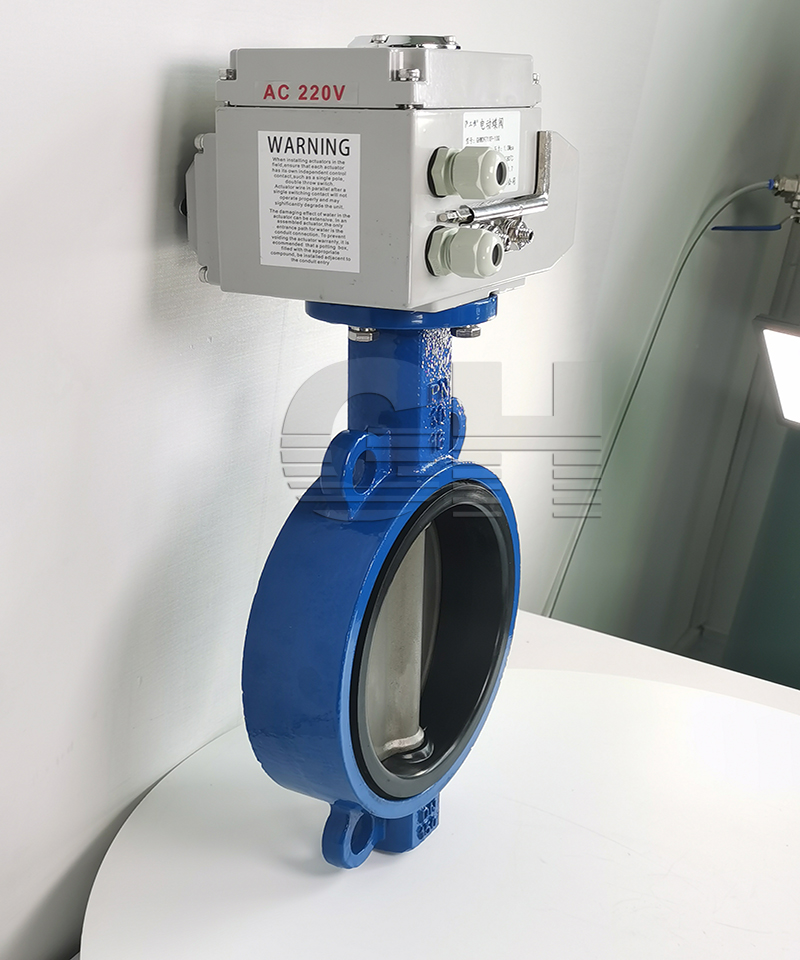

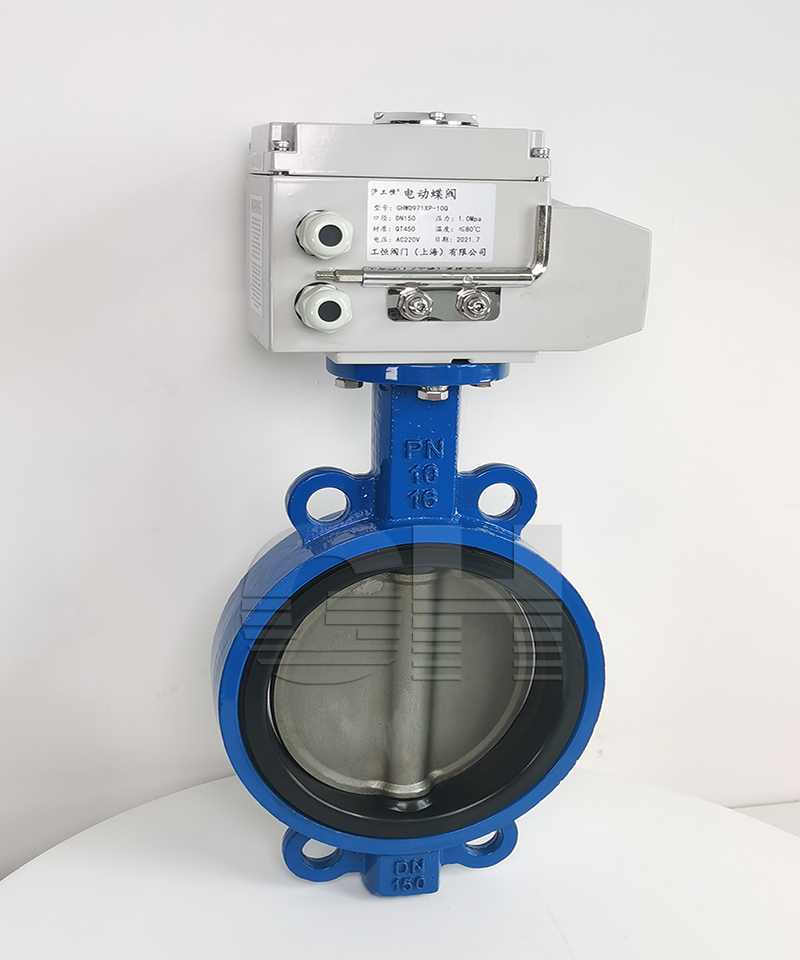

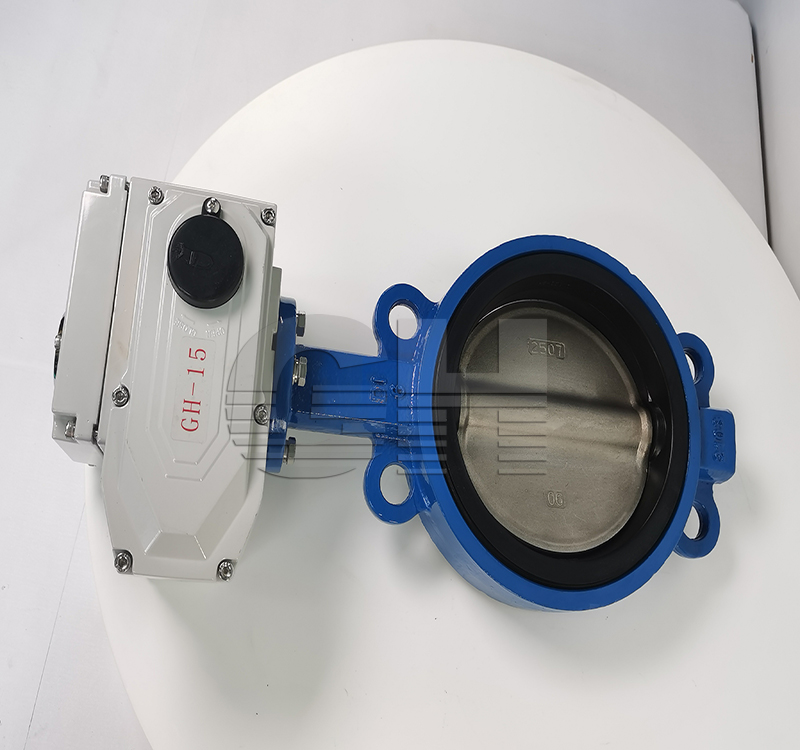

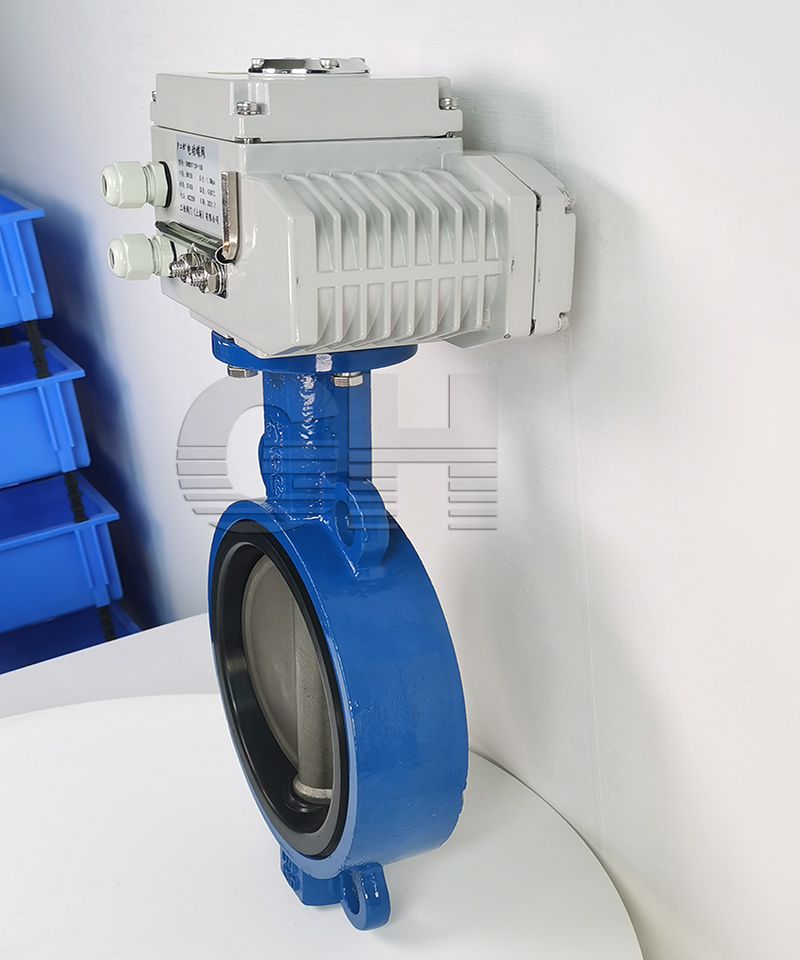

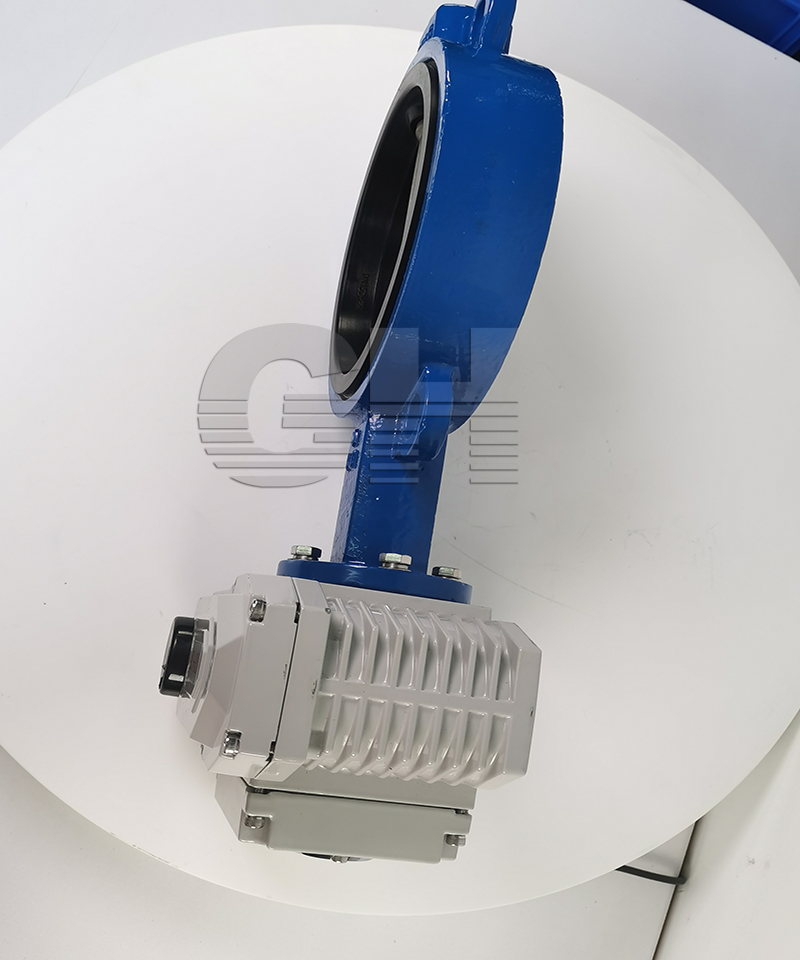

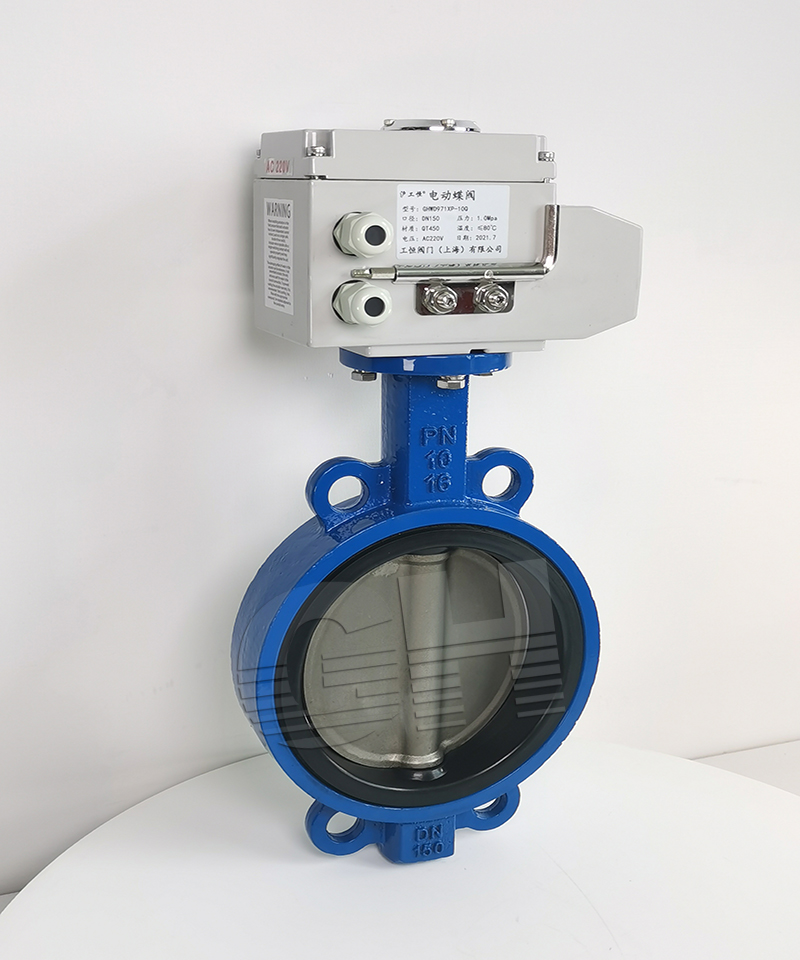

雙相不鏽鋼蝶閥 電動對夾蝶閥 電動對夾式調節型

類别：電動閥門 日期：2021-07-14

加工定制 : 是 品牌 : 滬工恒
型号 : GHWD971X-10Q 材質 : 不鏽鋼
連接形式 : 對夾 結構形式 : 垂直闆式
适用介質 : 水、空氣、 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 直通式 口徑 : DN50-DN300
公稱通徑 : DN50-DN300
産品詳情
Product details

　電動調節蝶閥概述：
　　電動調節蝶閥又稱比例型電動蝶閥，即閥的開度與控制流體成比例，或者叫百分比，是由智能型電動執行器及蝶閥閥體組成，根據輸入輸出4-20mA信号控制，主要适用于各種工業自動化管道流量、壓力、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式，閥體流通能力大，對常溫、幹淨介質，可選用閥闆加軟密封(橡膠圈、四氟圈)來減少洩漏(可達零洩露)，高溫高壓工況可選用三偏心硬密封閥體。

　　産品參數
　　電動調節蝶閥特點：
　　1、設計新穎、合理、結構獨特，重量輕，啓閉迅速。
　　2、調節型電動蝶閥操力矩小，操作方便，省力靈巧。
　　3、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。
　　4、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
　　5、智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等設備輸出的标準信号，實現對閥門開度的智能控制和精确定位。
　　電動調節蝶閥标準規範：
　　設計标準【GB/T12238-1989 JB/T8692-1998】法蘭連接尺寸【GB/T9115.1-2000】結構長度【h:GB/T12221-1989】壓力試驗【GB/T13927-1992;JB/T9092-1999】
　　電動法蘭調節蝶閥結構圖 電動對夾式調節蝶閥結構圖
　
　電動調節蝶閥技術參數：
公稱通徑 DN50～DN1200(mm)
公稱壓力 PN0.6、1.6、2.5、4.0MPa
連接形式 對夾式、法蘭式
操作方式 電動控制（電源驅動）
密封形式 金屬硬密封，軟密封（可達零洩露）
電源電壓 AC220V、AC380V（其他定制DC24等）50/60Hz
信号反饋 有源信号、S無源信号
手動功能 可根據需要裝配手動開閥、關閥功能
适用溫度 -30℃～450℃
動作時間 15秒/30秒/60秒
可調範圍 50:1
應用場所 蒸汽、水、氣體、油品及高溫或含雜質工況
控制形式 智能調節式(輸入輸出4-20mA信号控制)
