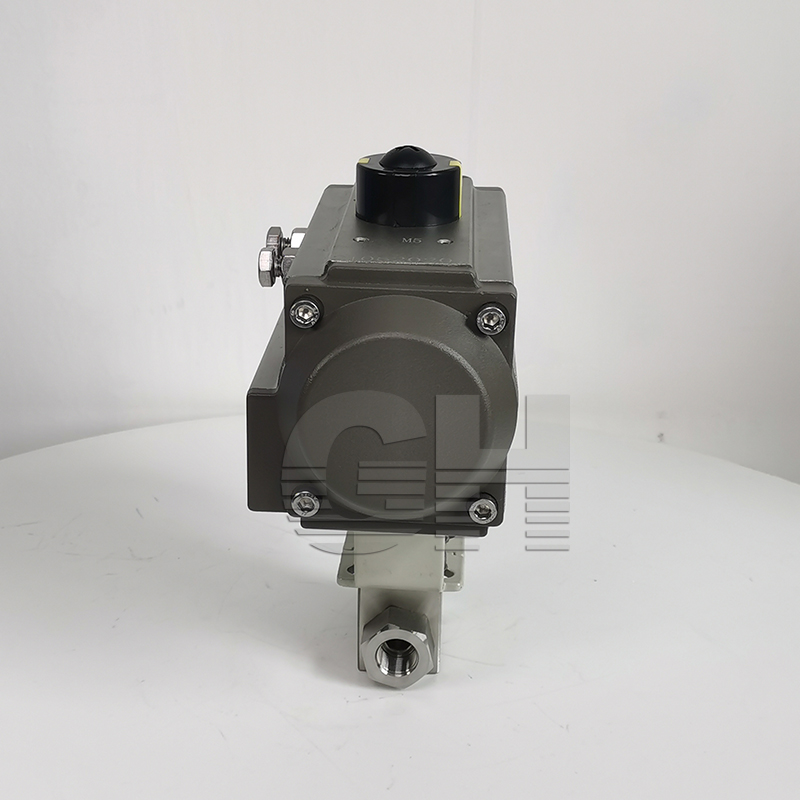

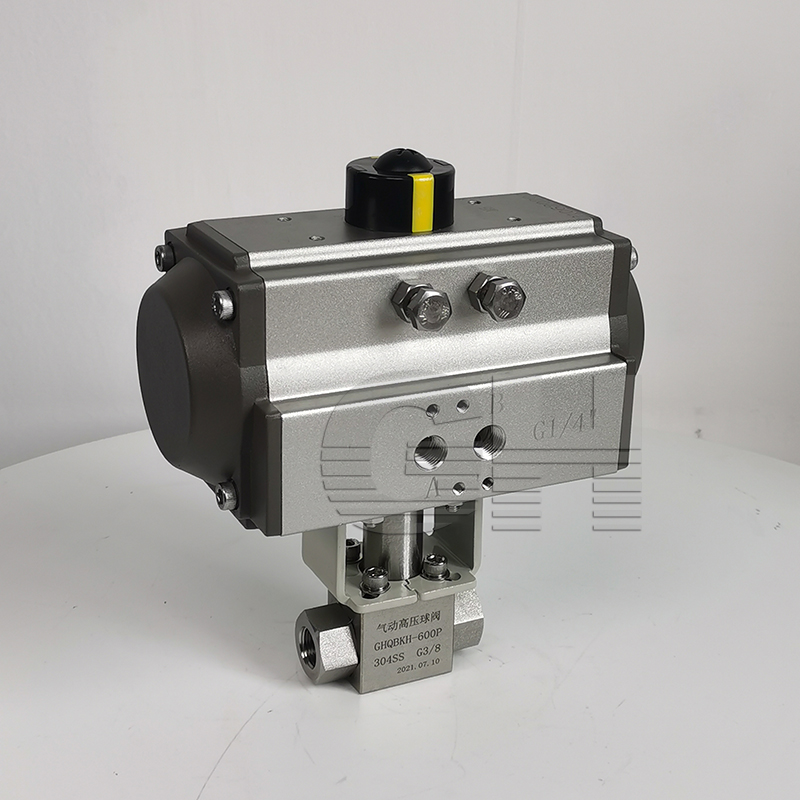

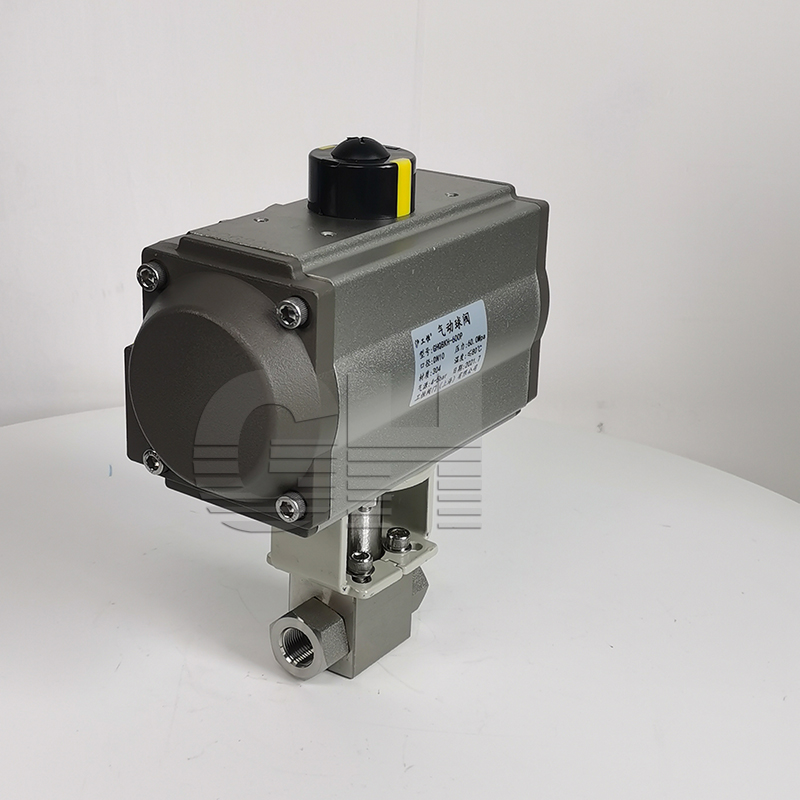

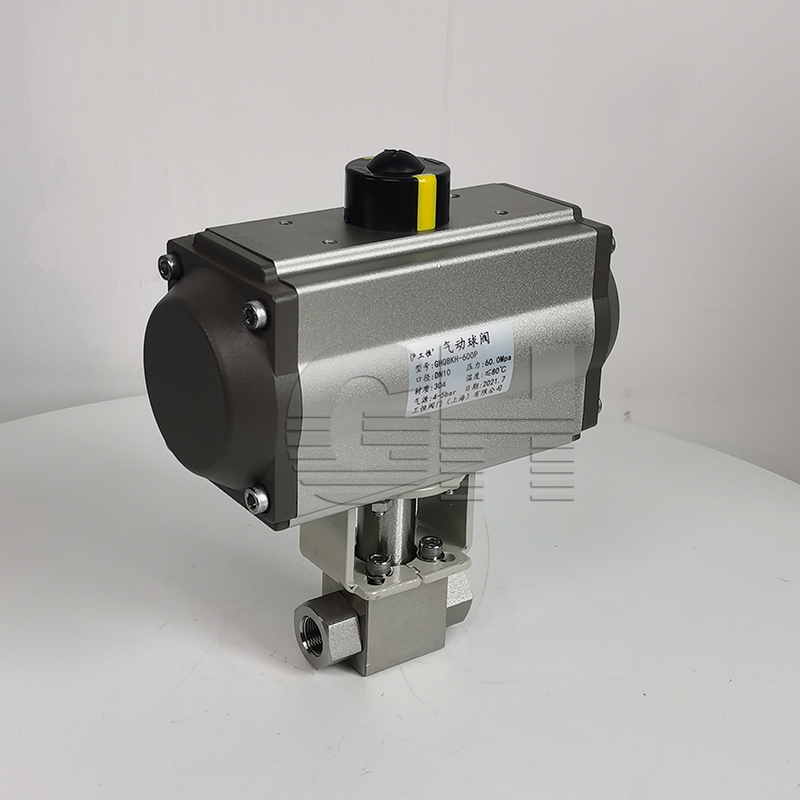

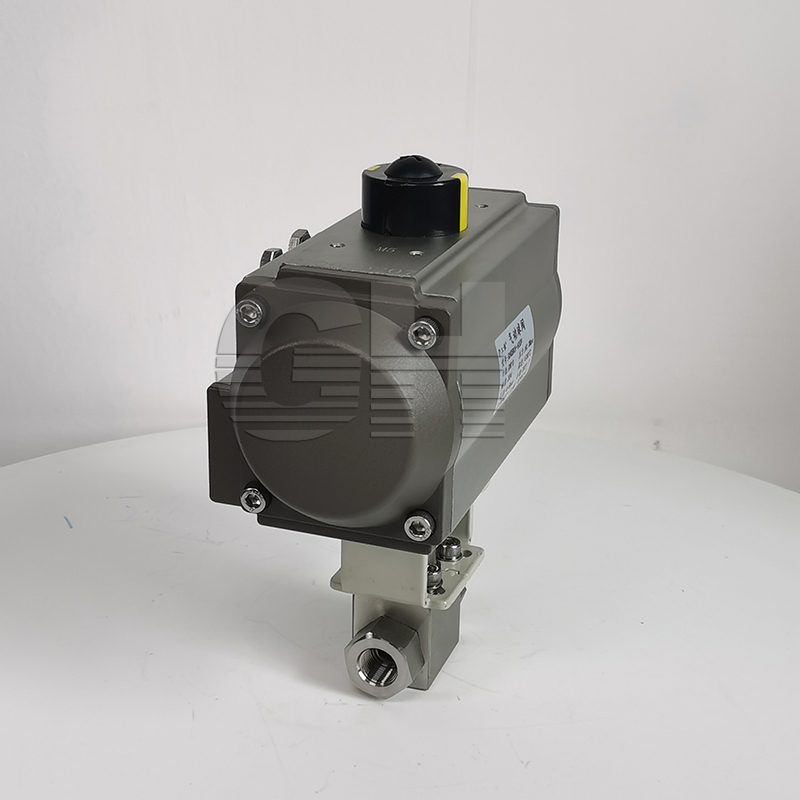

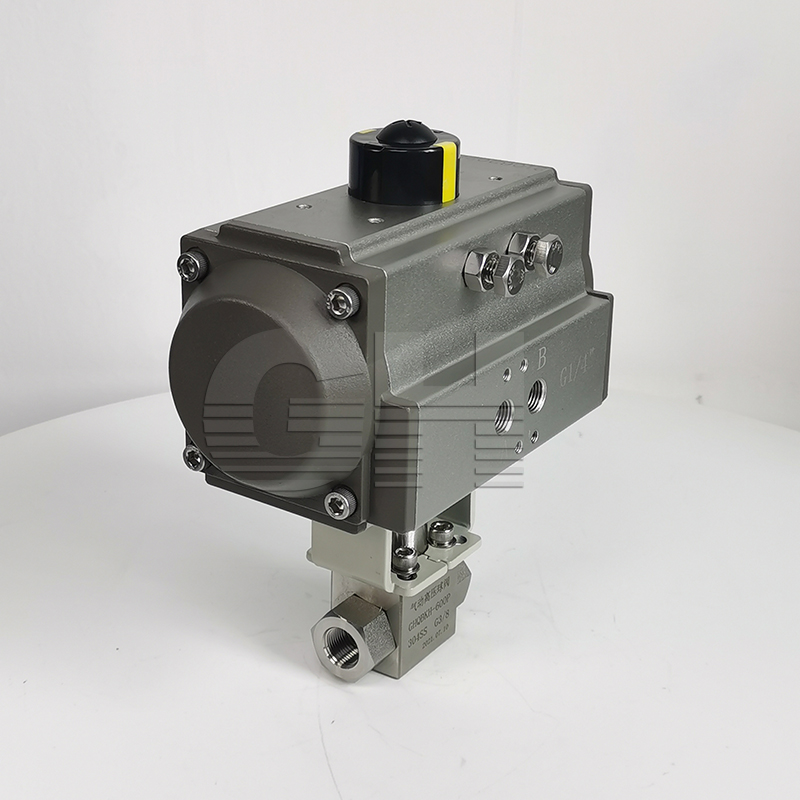

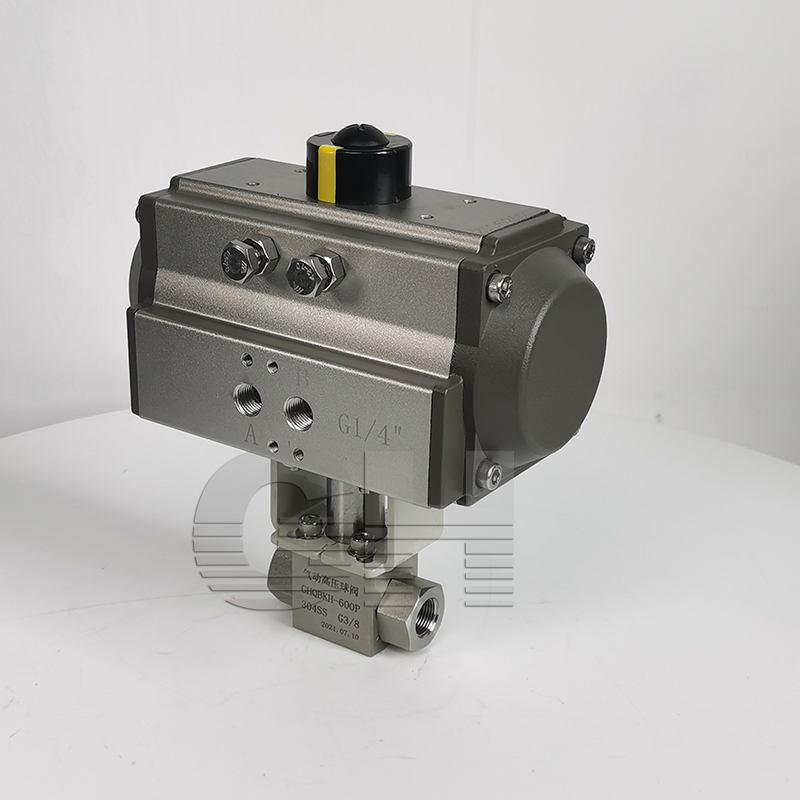

GHQBKH-600P-DN10氣動高壓球閥

類别：氣動閥門 日期：2021-07-14

品牌 : 滬工恒 型号 : GHQBKH-600P
材質 : 鍛鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : 08~100（mm）
适用介質 : 水、油、氣 壓力環境 : 高壓
工作溫度 : 高溫 标準 : 國标
流動方向 : 單向 驅動方式 : 氣動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details

氣動高壓球閥産品概述
氣動高壓球閥采用氣動執行器來驅動BKH系列高壓球閥實現開關位置的轉換，達到自動控制的目的。氣動執行器分為雙作用和單作用(彈簧複位)兩種，雙作用執行器輸出扭矩較大，高壓球閥一般選用雙作用執行器。

氣動高壓球閥技術參數

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
閥體形式 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力 PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式 法蘭式、焊接式、螺紋式(适用于PN16MPa以內)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式 O型球體閥芯
流量特性 近似快開特性
動作範圍 0～90°、0～360°
洩露量Q 按G
B/T4213-92，小于額定KV0.01%
基本誤差 帶定位器：小于全行程的±2%
可調範圍 250：1
配置執行機構 GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制能、4～20mA模拟量信号控制

氣動高壓球閥性能及特點
1、止推軸承減小閥杆摩擦力矩，可使閥杆長期操作平衡靈活。
2、 高壓鍛打小型球閥閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的密封能力随着介質壓力的增高而增大。
3、閥杆密封可靠，由于閥杆隻作旋轉運動而不做升降運動，閥杆的填料密封不易破壞，且密封能力随着介質壓力增高而增大。
4、高壓鍛打小型球閥 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，故球閥的使用壽命長。

氣動高壓球閥尺寸參數
球閥通徑 雙作用氣動執行器 H[mm] L[mm]
210bar(水) 300bar(空氣或水) 210bar 300bar 210bar 300bar
DN06 DR15 DR15 155.0 155.0 155 155
DN08 DR15 DR15 155.0 155.0 155 155
DN10 DR15 DR30 158.0 173.0 155 168
DN13 DR30 DR30 174.5 174.5 168 168
DN16 DR60 DR60 196.5 196.5 219 219
DN20 DR60 DR60 203.0 203.0 219 219
DN25 DR60 DR100 204.5 233.0 249 219
