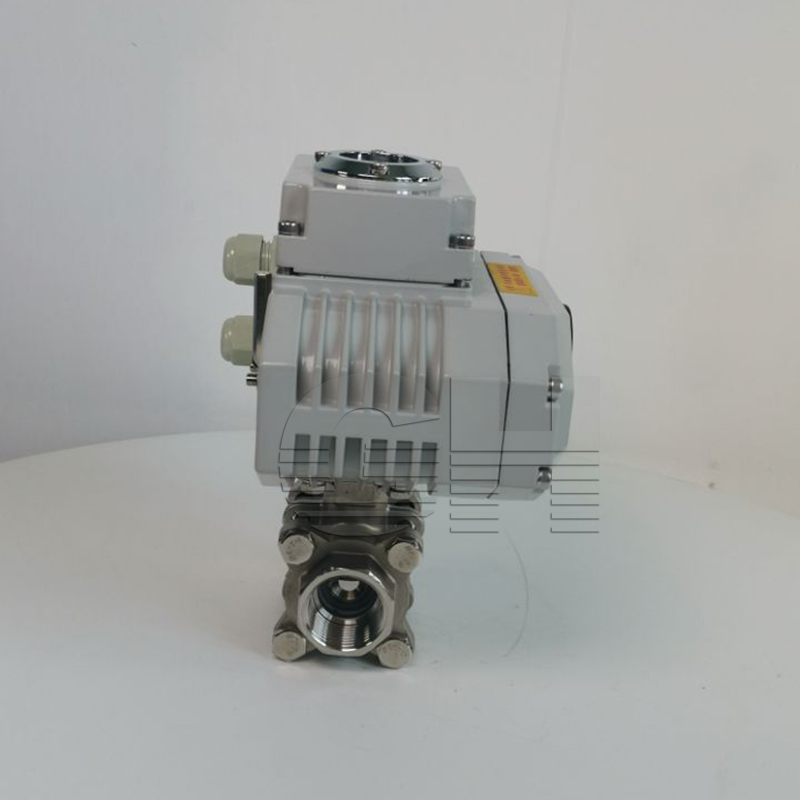

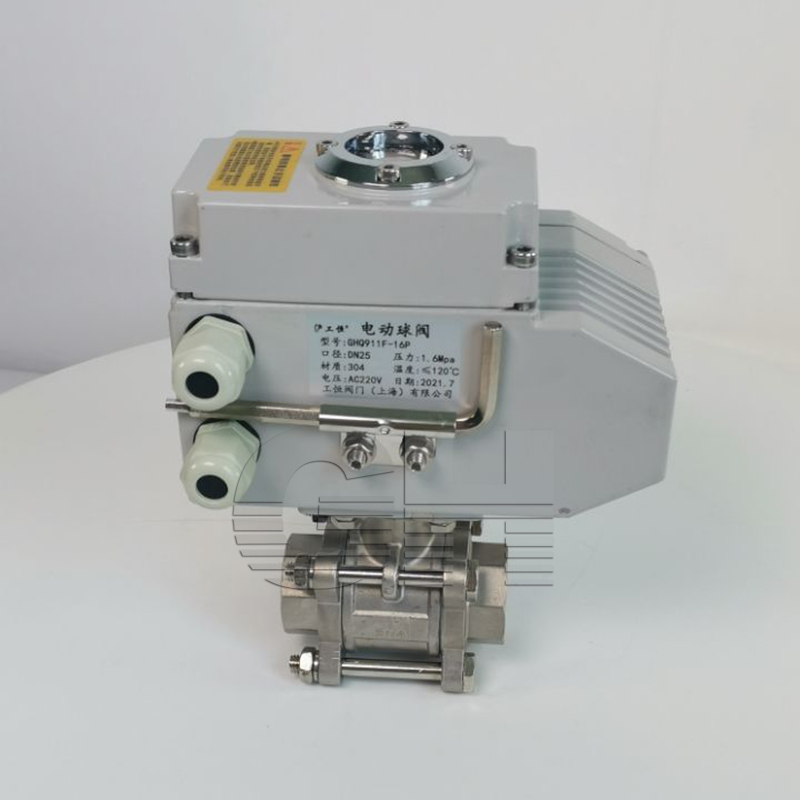

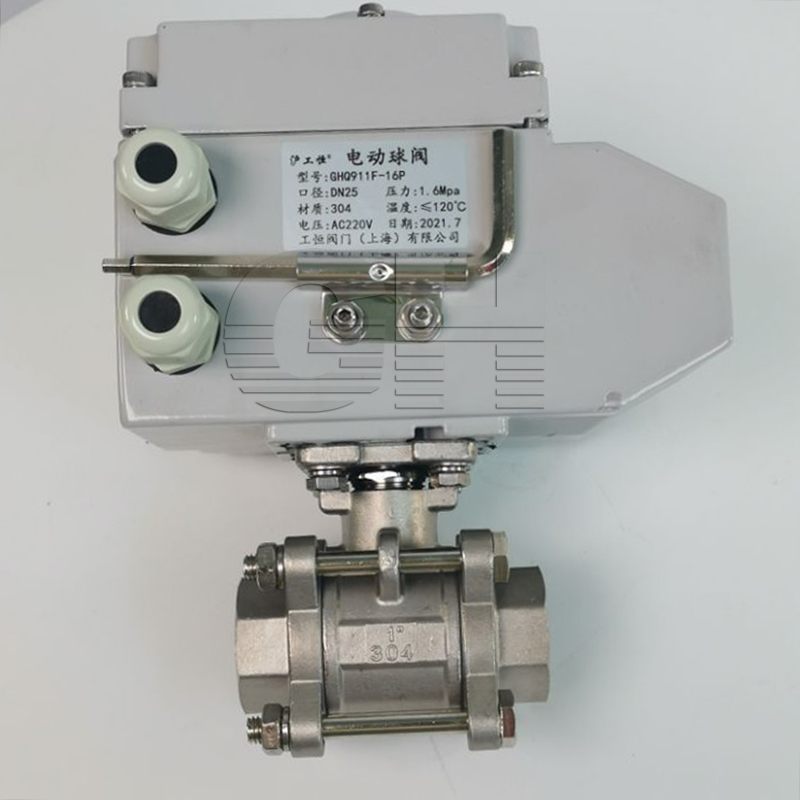

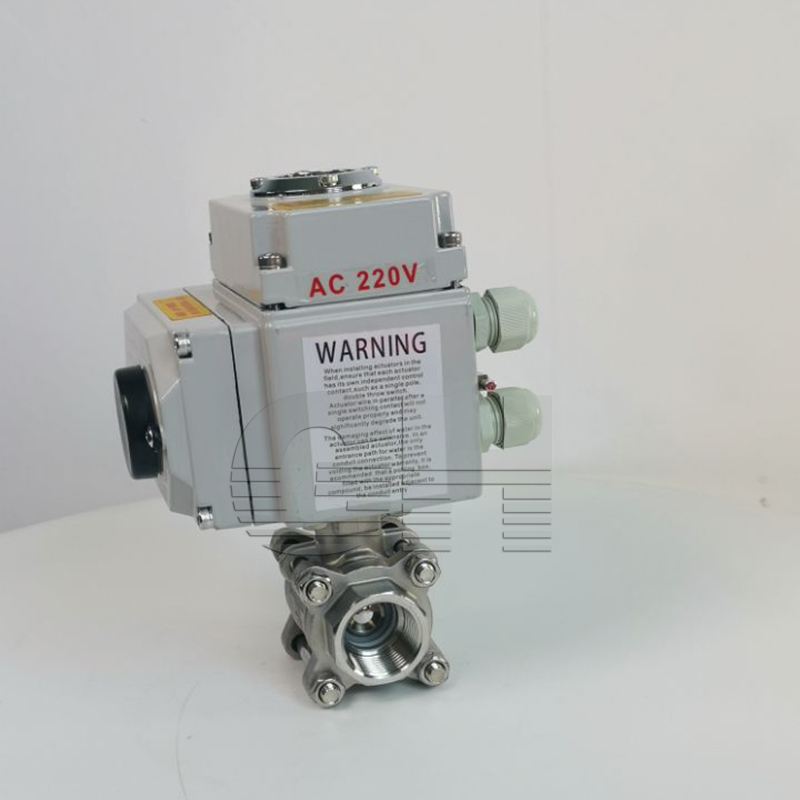

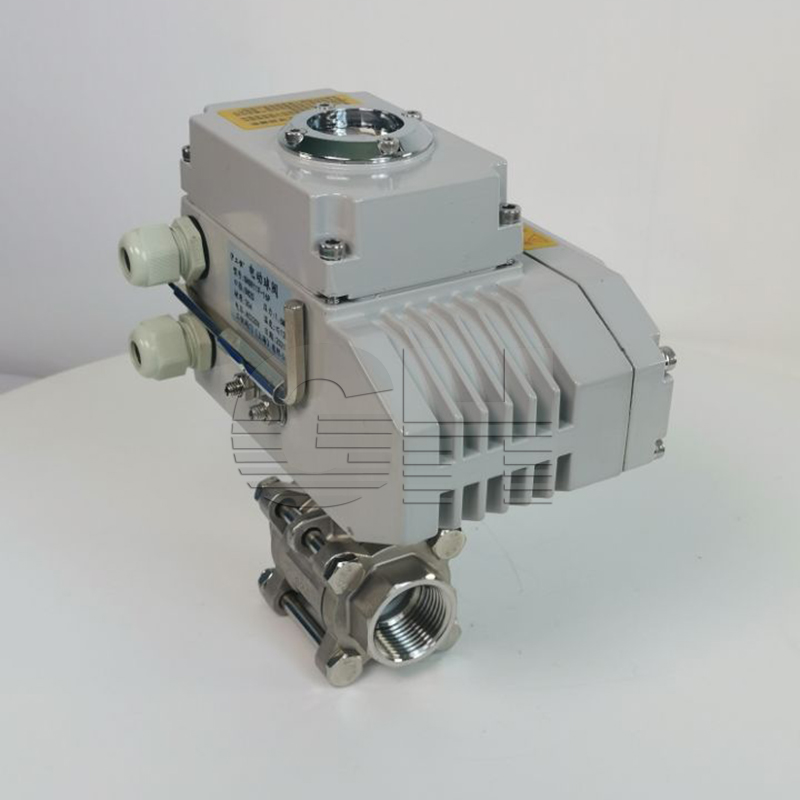

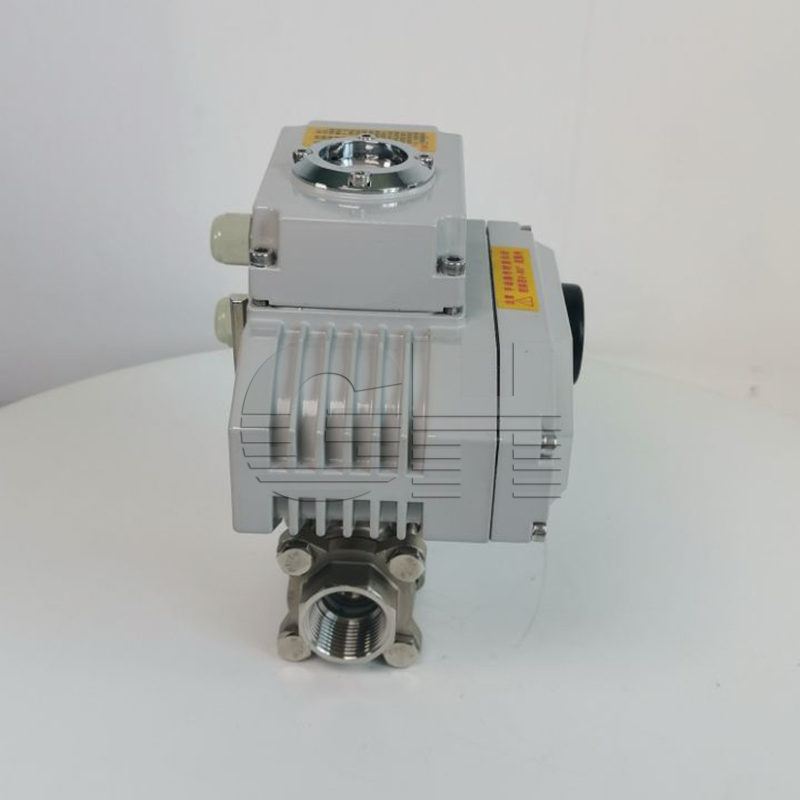

Q911F電動不鏽鋼絲扣球閥 電動高壓球閥 三片式螺

類别：電動閥門 日期：2021-07-10

品牌 : 滬工恒 型号 : Q911F
材質 : 不鏽鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN15-50
适用介質 : 水、蒸汽、油品 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details

一、Q911F電動三片式球閥産品簡介：
電動三片式球閥主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀态，不易被介質沖蝕，易于操作和維修，适用于水、溶劑、酸一般工作介質，而且還适用于工作條件惡劣的介質，如氧氣、過氧化氫、和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

二、Q911F電動三片式球閥産品特點：

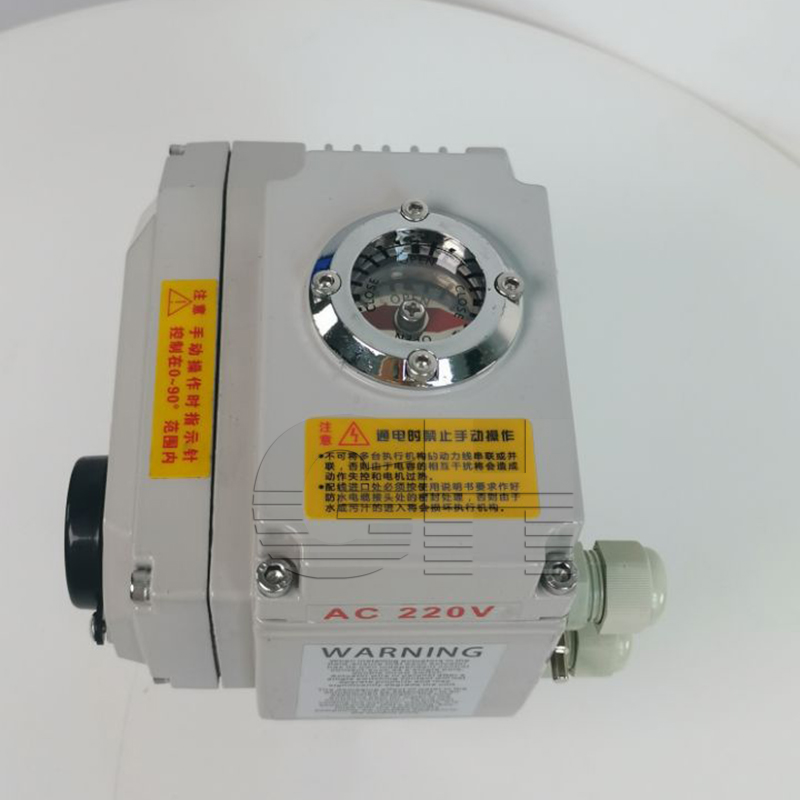

電動三片式球閥适用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信号及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型号電子式電動執行機構或GTX、AL等氣活塞式執行機構。

三、Q911F電動三片式球閥零件材料:
閥體、閥蓋 WCB、CF8
球體 WCB Hcr、CF8
閥杆 2Cr13、CF8
閥座 PTFE
填料 PTFE

四、Q911F電動三片式球閥外形尺寸:
公稱壓力 公稱通徑 L L1 H W 重量
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K
1.6
2.5
4.0
CL150
JIS10K		 15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160
