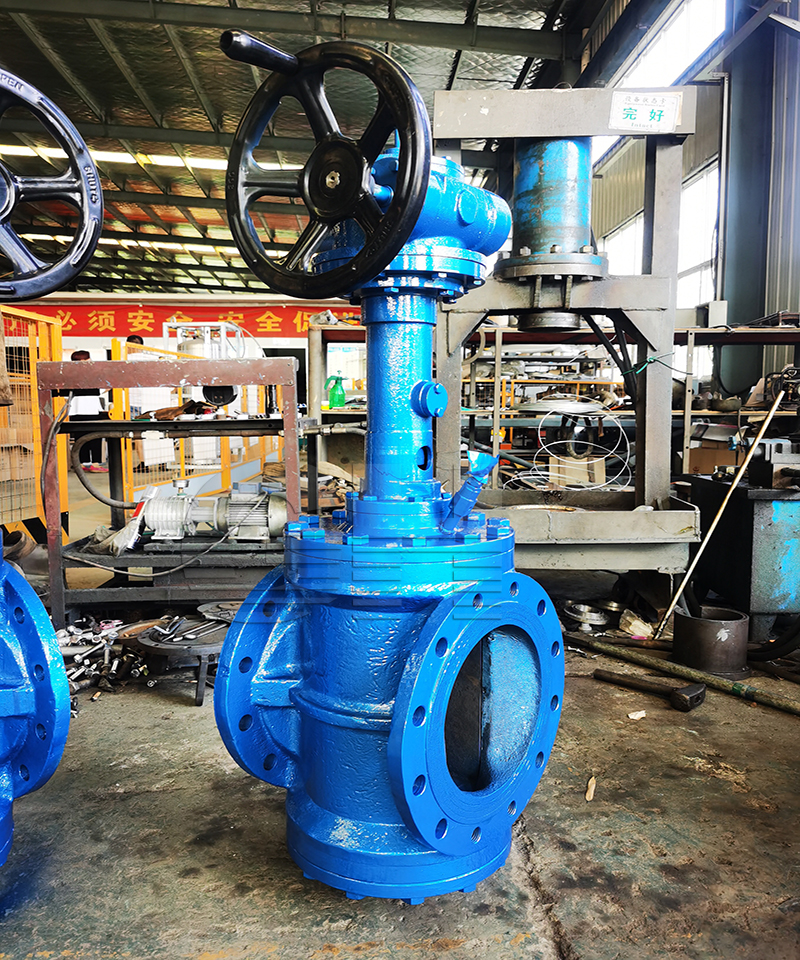

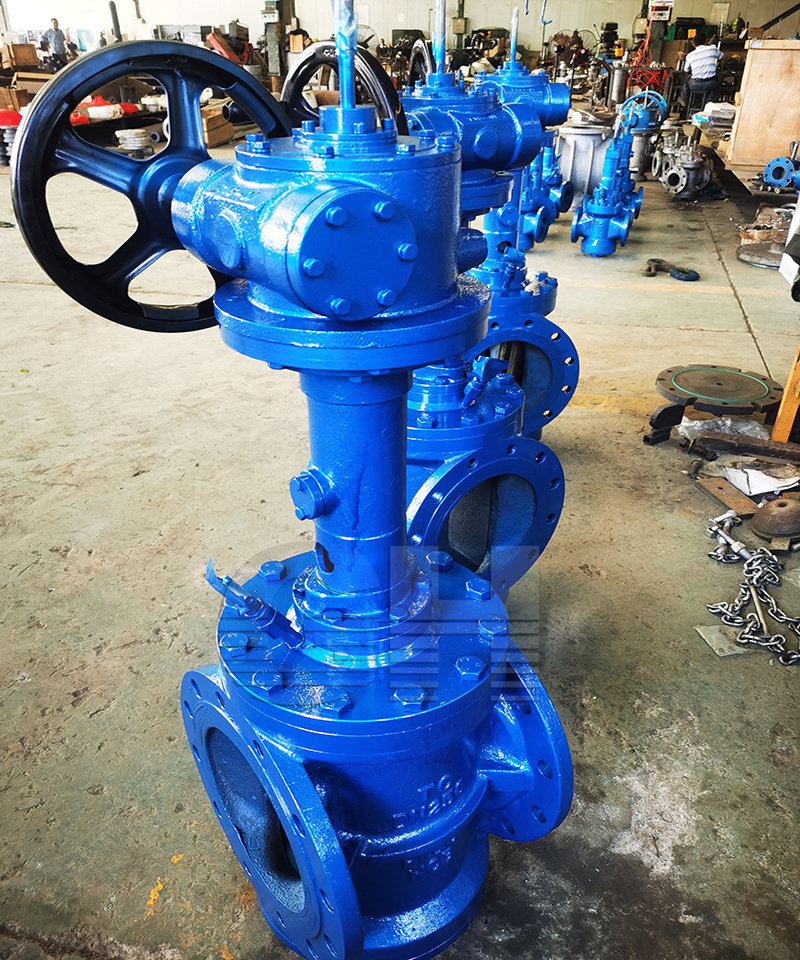

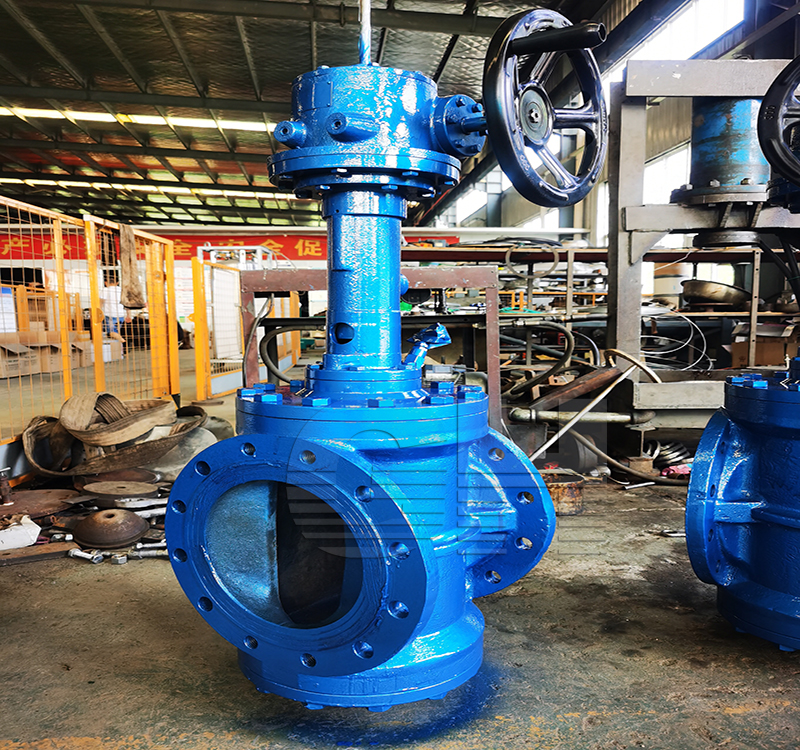

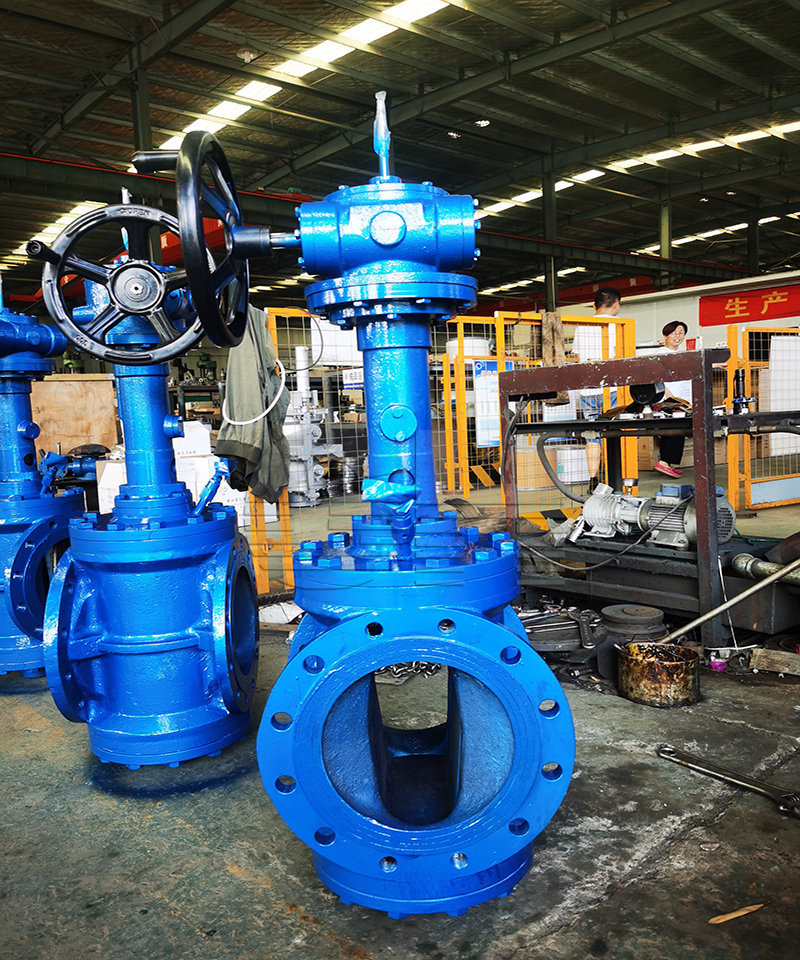

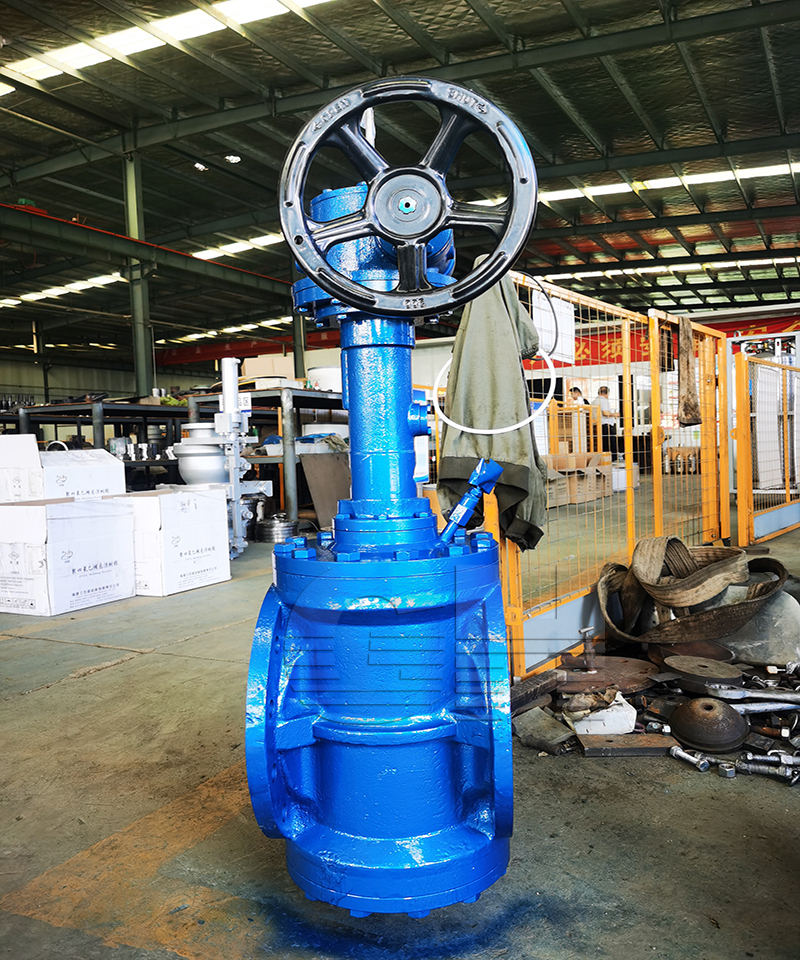

雙密封導軌閥 雙關雙斷閥 雙密封旋塞閥 将軍閥

類别：浮筒閥日期：2021-07-08

雙密封導軌閥 雙關雙斷閥 雙密封旋塞閥 将軍閥

加工定制 : 是 型号 : TG94X
品牌 : 滬工恒 材質 : 碳鋼
連接形式 : 法蘭 公稱通徑 : 15-350
結構形式 : 填料式 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 手動
零部件及配件 : 閥體 用途 : 補水
類型(通道位置) : 二通 适用介質 : 原油、輕質油、水、液化氣
産品詳情
Product details
TG94X電動雙密封導軌閥密封形式均采用軟、硬密封結合，其中包括閥瓣及端蓋、底盤等結構。軟密封可以保證在正常運行狀态下零洩漏，當現場發生火災時，軟密封有可能遭到破壞，這時硬密封将起主密封作用，可防止介質大量洩漏。相比較而言，閘閥采用硬密封，防火功能較好，但密封性能不容易得到保證，
長期使用難以保證零洩漏;球閥采用軟密封，其使用較長，但不具備防火功能。

【詳細說明】
電動雙密封導軌閥TG94X 電動雙密封導軌閥 雙密封導軌閥 雙密封旋塞閥 雙重密封軌道閥 旋塞閥
雙重密封旋塞閥 導軌閥 電動防爆雙重密封旋塞閥 電動防爆雙重密封導軌閥 電動旋塞閥
産品介紹
一、用途：雙密封導軌閥适用于：原油、輕質油、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。不鏽鋼TG94X用兩個隔斷閥（閘閥或球閥）來隔斷介質，并在這兩個隔斷閥之間安裝一排洩閥，當隔斷閥發生內漏，所洩漏的介質将通過排洩閥出，這樣就不會造成兩種介質的摻混。電動單回轉式電動執行器，這種執行機構類似于電動多回轉執行機構，主要差别是執行機構zui終輸出的是1/4轉記90度的運動。新一代電動單回轉式執行機構結合了大部分多回轉執行機構的複雜功能，例如：使用非進入式用戶友好的操作界面實現參數設定與診斷功，單回轉執行機構結構緊湊可以安裝到小尺寸閥門上，通常輸出力矩可達800Nm，另外應為所需電源較小，它們可以安裝電池來實現故障。以安裝電池來實現故障。

獨特功能
不鏽鋼TG94X具有中腔洩壓功能
減壓閥(氣體減壓閥,可調式減壓閥,波紋管減壓閥不鏽鋼TG94X的AP I6 D 規範規定“對于所有雙密封的閥門，當在液體介質中使用時，必須具有壓差洩放功能”，洩放的壓差是因環境溫度的變化而産生的。
雙密封導軌閥具有檢驗內漏功能
當普閥門處于關閉狀态時，其密封的比較困難，而雙密封導軌閥的則很容易，隻要在關閉狀态下打開洩壓系統與端蓋相連的針形閥即可，閥瓣若有內漏，介質就會通過針形閥流出。
雙密封導軌閥獨特的管道減壓功能

雙密封導軌閥結構特點及工作原理：
1.雙密封導軌閥芯采用楔形結構，在閥芯上兩側的燕尾槽插入密封球瓣*地嵌入并能沿燕尾槽滑動，在螺旋導向機構的作用下密封球瓣先離開閥座後旋轉90度，使閥門密封結合面無摩擦，實現閥門能夠長期保持較好的密封性能，使用顯著延長。
2.閥門全閉時，楔形閥芯下降驅使密封球瓣向閥座漲開，起到雙向密封，洩漏率為0
3.閥門全開時，流體通過閥芯，流道的形狀能夠保證理想狀态zui低壓力降。
