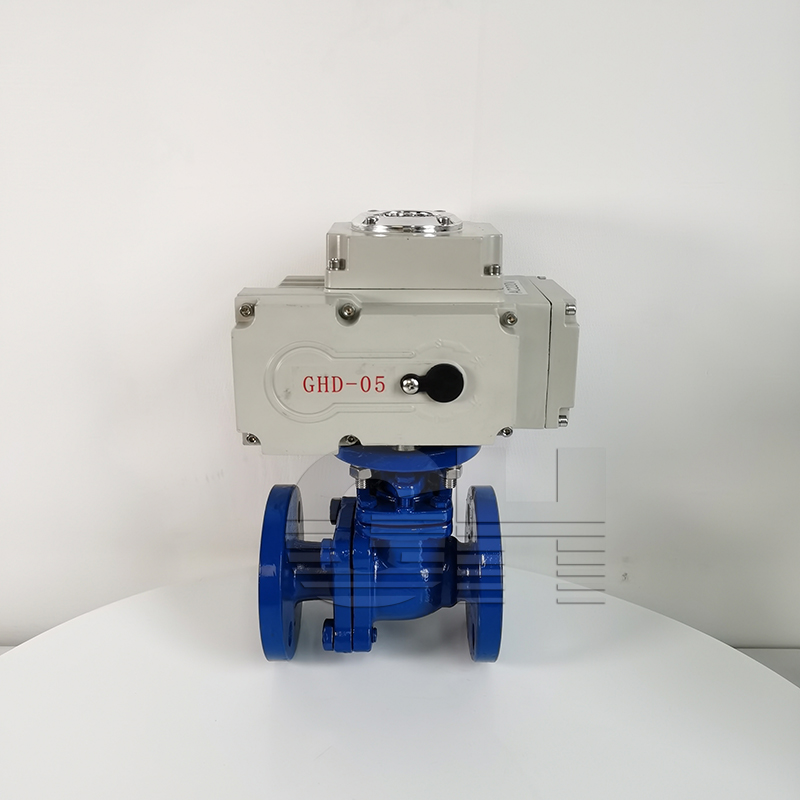

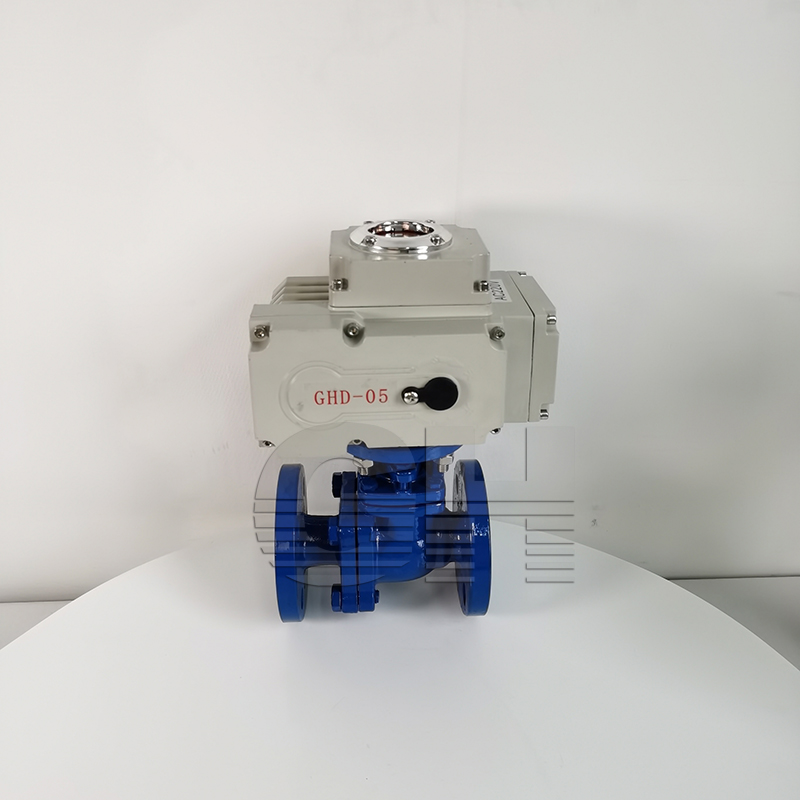

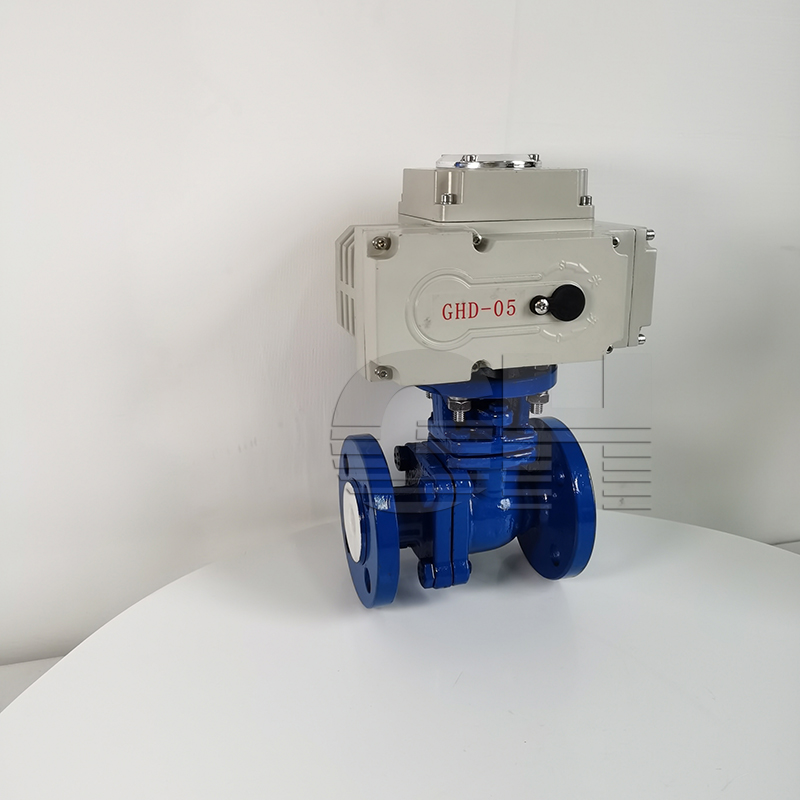

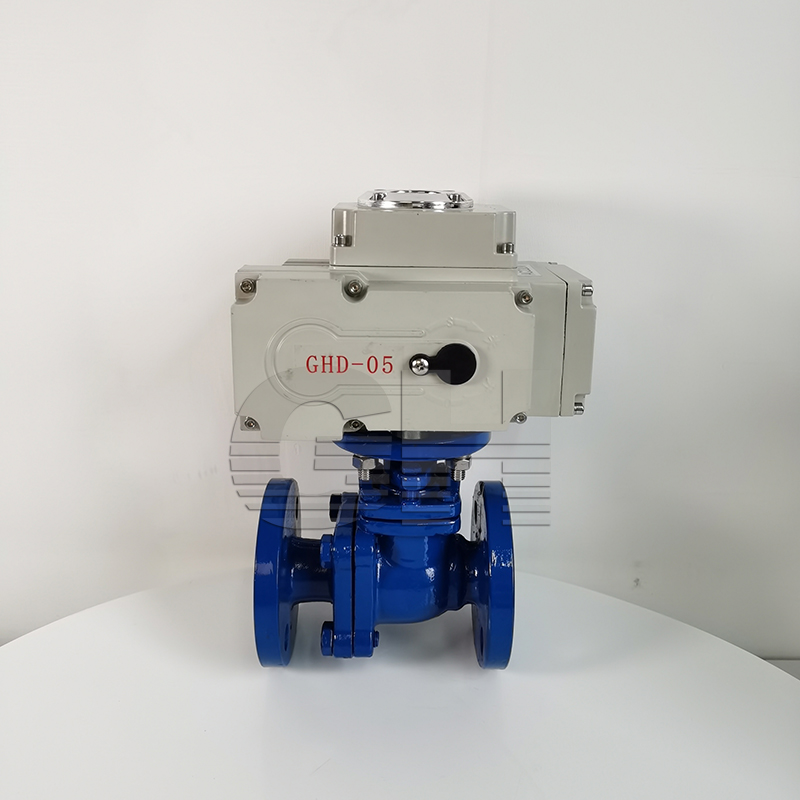

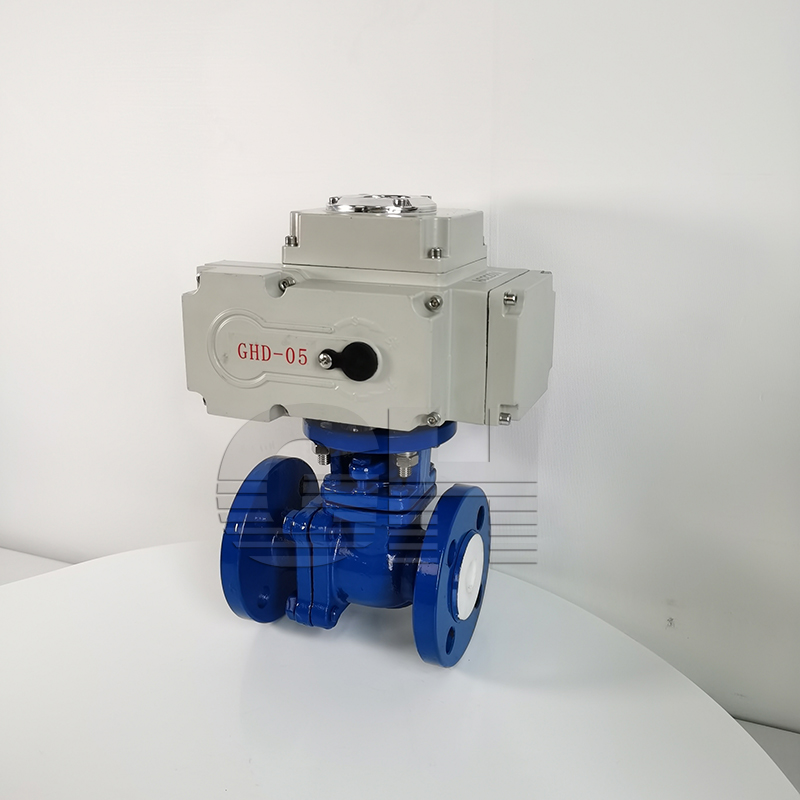

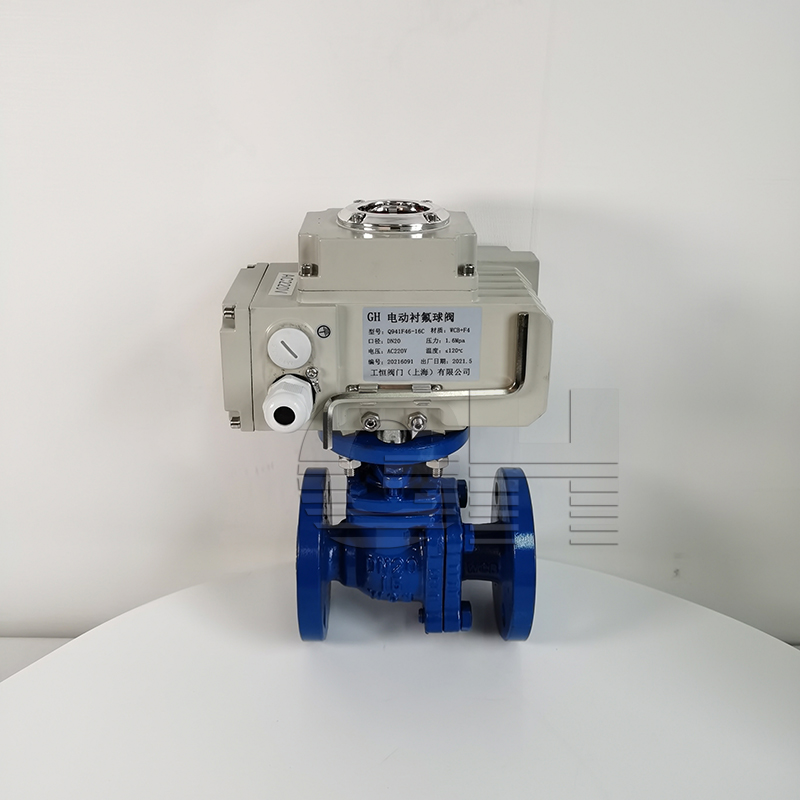

Q941F46-16C-DN20電動襯氟球閥 耐腐蝕電動球閥

類别：電動閥門 日期：2021-06-25

品牌 : GH/工恒 型号 : Q941F4-16C
材質 : 襯氟 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15-DN300
适用介質 : 水、氣體、蒸汽、油品等 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式

Q941F46防爆電動襯氟放料球閥是襯氟球閥的延伸産品，為各種強腐蝕性介質的啓閉控制而設計，閥門的兩端法蘭大小不等，一端為标準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球為與閥杆一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啓閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用zui為廣泛的耐腐閥門。
FEP(F46)、PCTFE(F3)電動放料球閥适用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還适用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。襯氟放料球閥、L值為企業标準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。

用途：
電動襯氟放料球閥采用氟塑料襯裏技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃範圍內長期使用于任意濃度的腐蝕性管路、管線工作。

工作原理 ：
電動襯氟放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用範圍廣等優點。

設計特點：
1.采用氟塑料襯裏層的球閥，具有極高的化學穩定性，可以适用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力範圍內進行無洩漏關閉，更便于管路系統的通球掃線和管路維護；
3.啓閉件球體與閥杆鑄（鍛）為一體，杜了由于壓力變化引起閥杆沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4.結構緊湊合理，閥體內腔空間zui小，減小了介質滞留，另外，特殊的模壓工藝，使密封面緻密度良好，加之人字環形PTFE填料組合，使閥門達到零洩漏。

主要技術參數：
閥體
閥體形式 整體式精鑄閥體
公稱通徑 DN25～100mm
公稱壓力 PN1.0 MPa
連接形式 法蘭式、卡箍式
适用溫度 -40℃～-196℃
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
閥內件
閥芯形式 O型球體閥芯
流量特性 近似快開型
執行機構
執行器型号 精小型、3810R、HQ
主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信号：4-20mA或1-5V-DC、輸出信号：4-20mA·DC
防護等級：相當IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

主要零件材料：
零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13 304 316 316L
閥杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
适用介質 水、氣體、蒸汽、油品等 等腐蝕性介質 等腐蝕介質 尿素等腐蝕性介質
