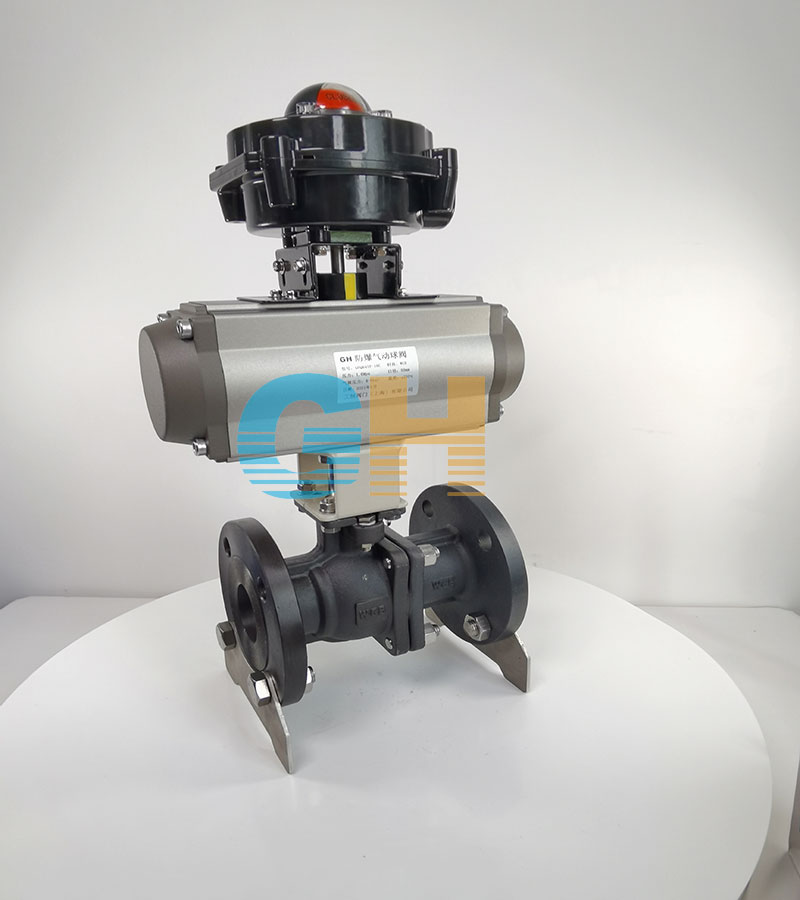

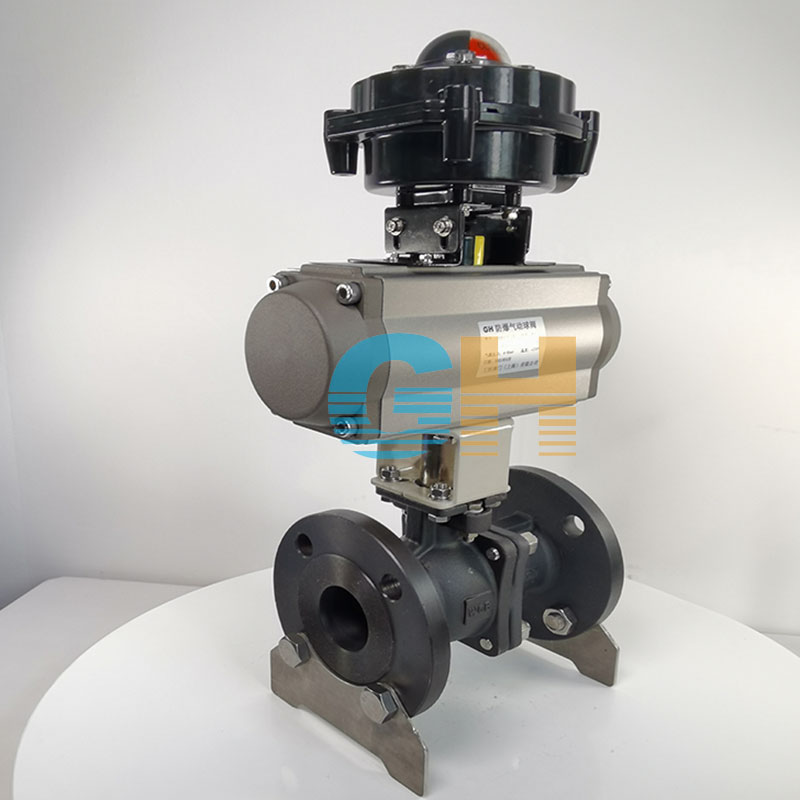

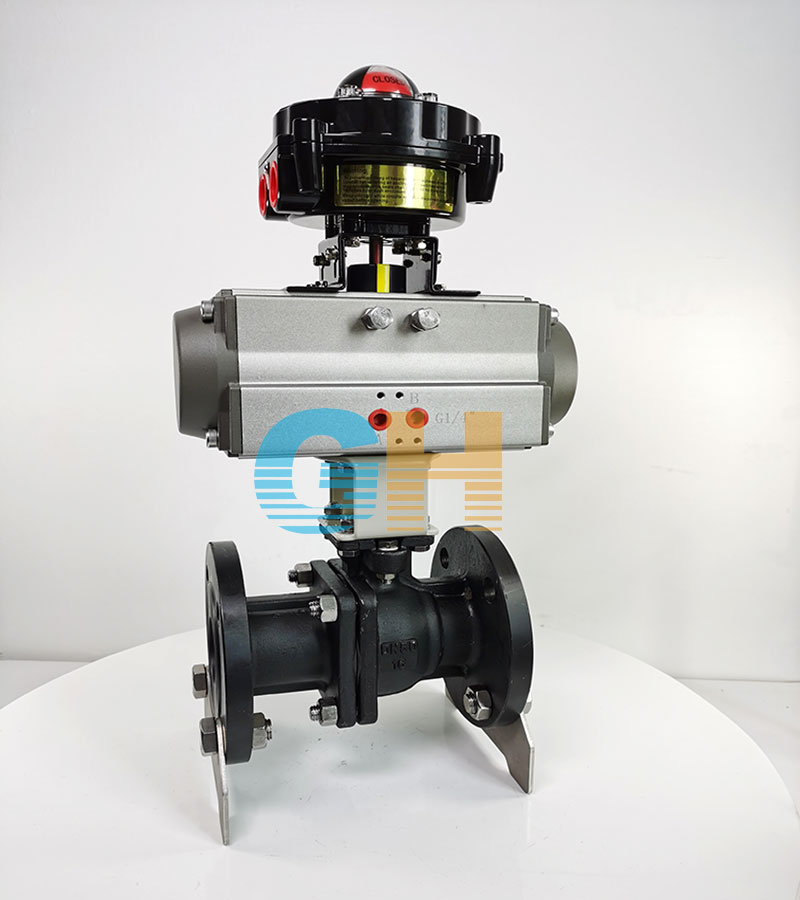

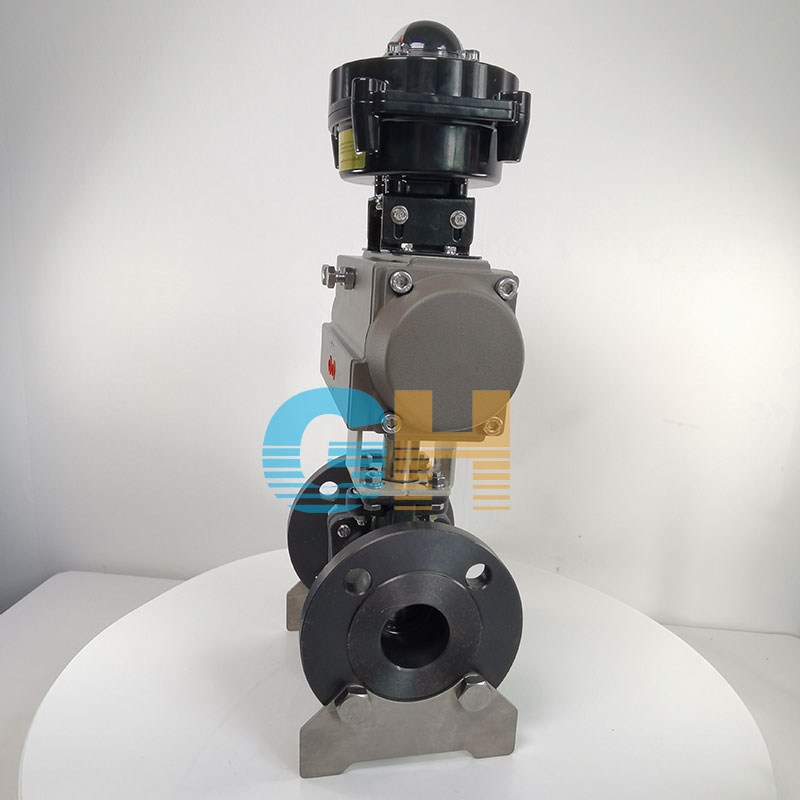

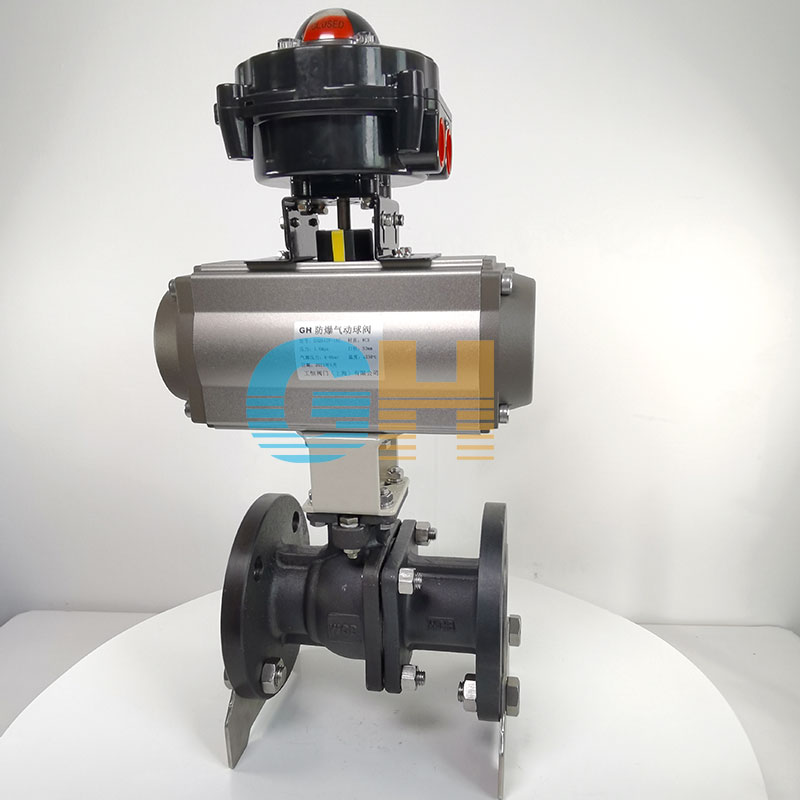

防爆型氣動球閥

類别：氣動閥門 日期：2021-05-19

品牌 : GH/工恒 型号 : Q947H
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN50-DN600mm
适用介質 : 水 壓力環境 : 高壓
工作溫度 : 高溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 調節
類型(通道位置) : 二通式
産品詳情
Product details


 氣動球閥是由球閥和氣動執行器組成，氣動球閥的執行器工作帶動閥體能快速的啓閉，速度可達到秒內切斷的效果。氣動球閥主要分為單作用、雙作用、調節型三種，在氣動頭上配備附件如：三聯件、定位器、限位開關等，可作為節流調節流量使用。同時加配控制箱，就可在遠距離的控制室內進行開關控制。應用于水處理、空氣處理、冶金、油品、化工行業、造紙、印染等。

 技術參數：
球閥溫度：軟-20℃-200℃、硬-29℃-350℃；
設計标準：GB/T12237-1989、DIN3357/1、2:API608
法蘭尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
氣缸形式：雙作用、單作用（彈簧複位式）
氣源壓力：雙作用4～8bar、單作用5～8bar

主要部件材料
閥類 傳動方式 連結形式 結構形式 密封面 公稱壓力（MPa） 閥體材料
球閥 氣動 法蘭式 固定球直通 F-氟塑料
H不鏽鋼		 1.6
2.5
4.0
6.4		 按表內閥體
材料代号
适
用
工
況		 适用介質 水、蒸汽、油品 304 類 316 類
适用溫度 -28℃～300℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信号 電信号：0～10mA、-4～10mA 氣信号20～100kPa
回信電壓 AC220V/DC24V
工作介質 淨化壓縮壓氣
執行器 型号 GT系列、AW系列
氣源壓力 0.4～0.7MPa

主要連接尺寸（1.6Mpa)
公稱通徑DN 外形尺寸 連接法蘭尺寸 雙作用式
執行器型号
L L1 H D D1 D2 C f N-φd
50 178 190 260 165 125 99 20 3 4-φ18 GTD83
65 190 210 293 185 145 118 20 3 4-φ18 GTD83
80 203 247 323 200 160 132 20 3 8-φ18 GTD110
100 229 276 382 220 180 156 22 3 8-φ18 GTD127
125 356 348 468 250 210 184 22 3 8-φ18 GTD160
150 394 378 510 285 240 211 24 3 8-φ22 GTD190
200 457 524 655 340 295 266 24 3 12-φ22 GTD210
250 533 645 847 405 355 319 26 3 12-φ22 GTD255
300 610 715 980 460 410 370 28 4 12-φ22 GTD300
350 686 795 1085 520 470 429 30 4 12-φ22 GTD350
400 762 1860 1215 580 525 480 32 4 12-φ22 AW35
500 991 1860 1385 715 650 609 36 4 12-φ22 AW4
