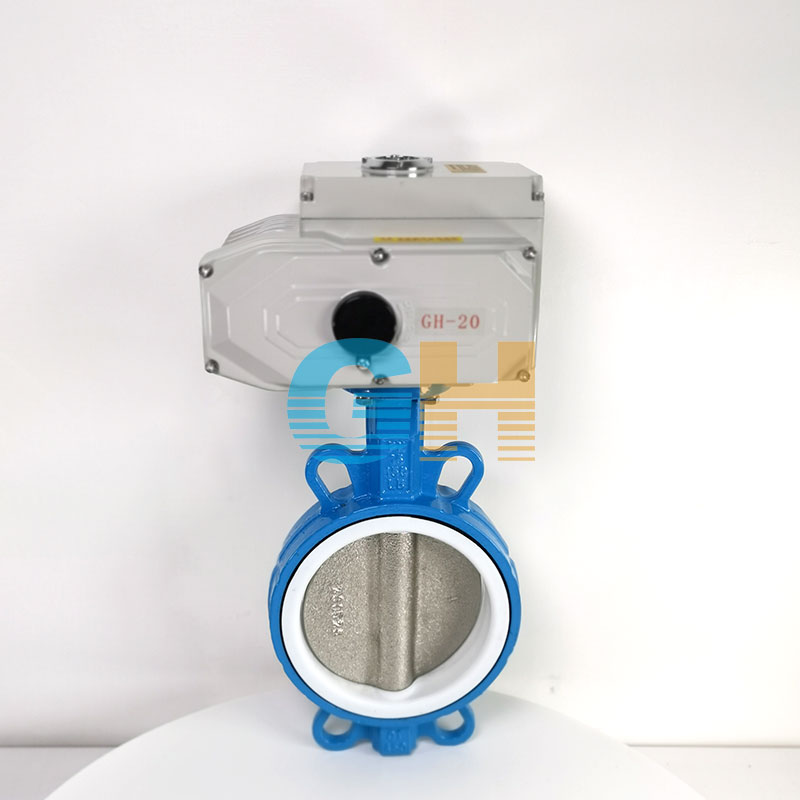

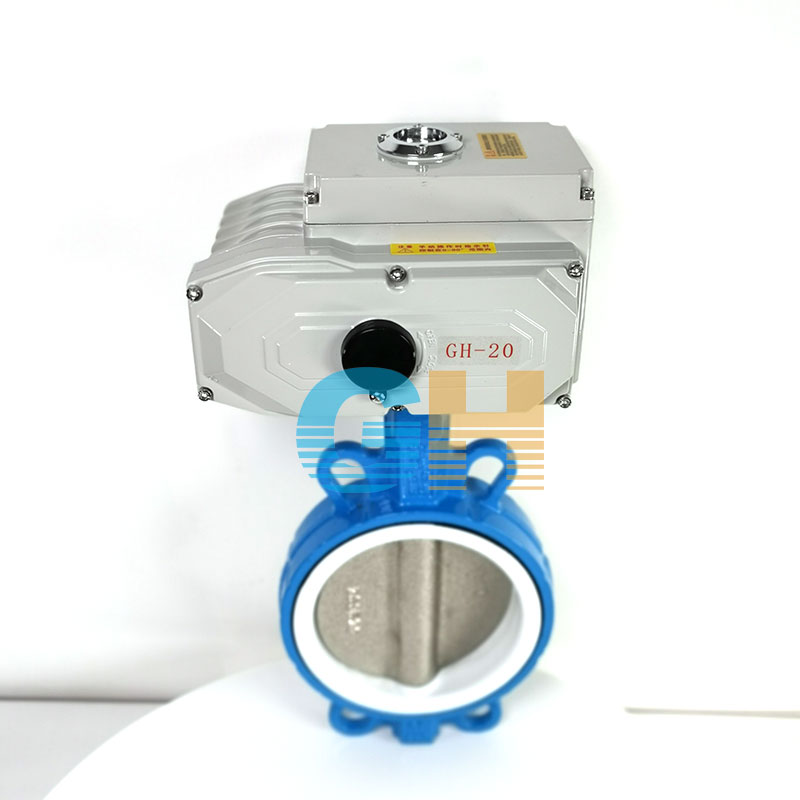

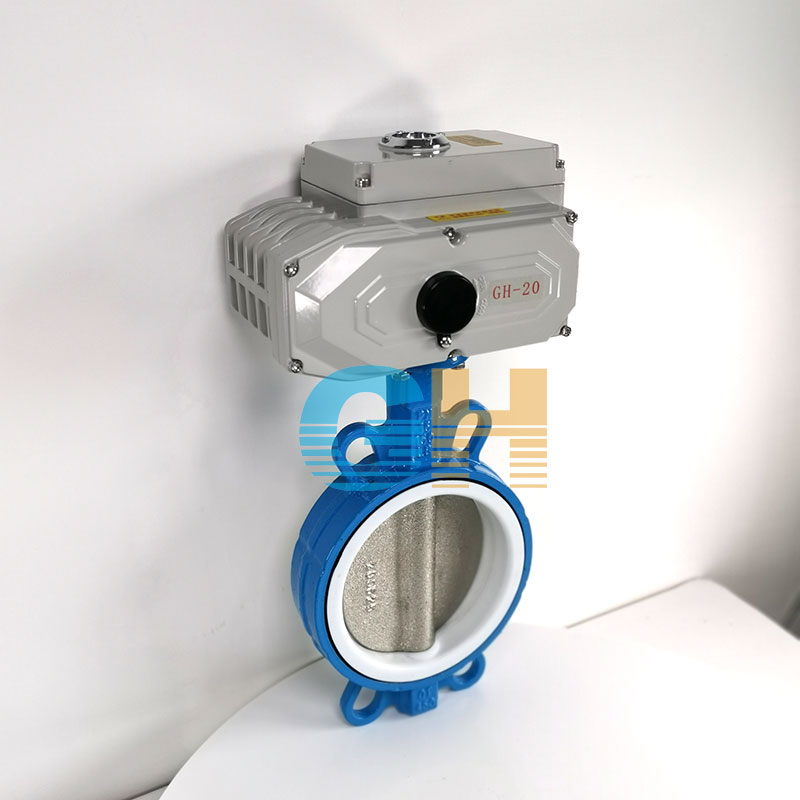

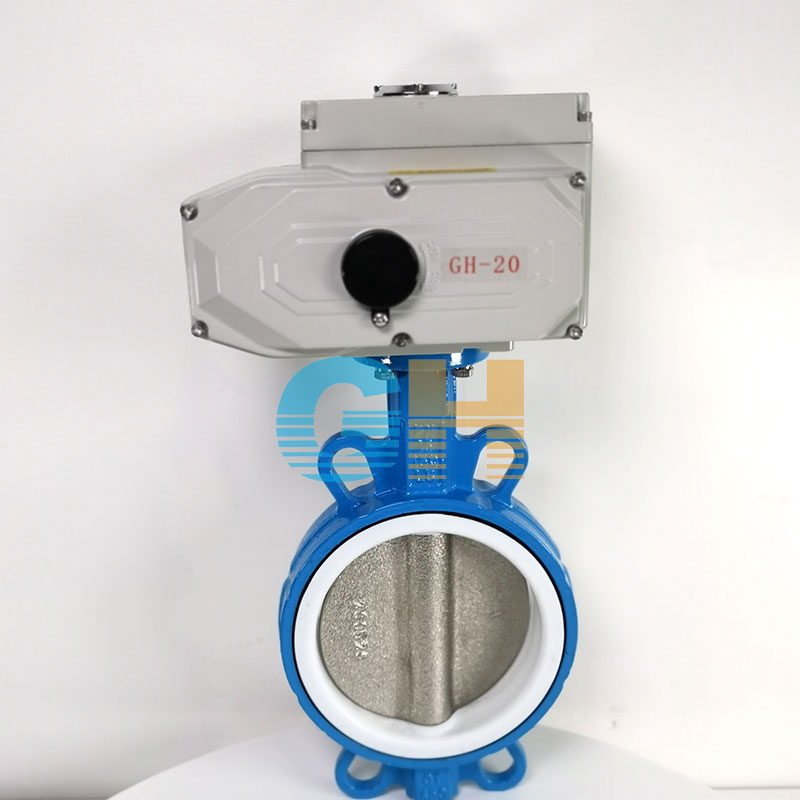

電動對夾蝶閥 軟密封對夾式蝶閥 四氟密封蝶閥

類别：電動閥門 日期：2021-05-15

加工定制 : 是 品牌 : GH/工恒
型号 : D971F-16Q 材質 : 球墨鑄鐵
連接形式 : 對夾 結構形式 : 垂直闆式
适用介質 : 水、蒸汽 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 直通式 口徑 : DN50-DN500
公稱通徑 : DN50-DN500
産品詳情
Product details

D971F4電動四氟蝶閥
産品概述：
D971F4電動四氟蝶閥是用閥杆起轉動的蝶闆作啓閉件,用以實現閥門的開啓,關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶闆、閥杆上采用襯裏技術襯裏較厚的高分子材料,防腐蝕性能優良,可适用于濃度的酸、堿、鹽及氧化劑、還原劑、溶劑等介質,是化工、石油 食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想産品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

結構特點：
①體積小、重量輕、輕巧、便于安裝
②密封性能優良可靠、零洩漏,使用長。
③流量特性趨于直線,調節性能zui優。
④結構簡單,開關迅速,90°旋轉啓閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯裏材質可适用于各種介質。

技術參數：
公稱通經DN（mm） 50～400
公稱壓力PN（MPa） 0.6 1 1.6
密封試驗（MPa） 0.66 1.1 1.76
強度試驗（MPa） 0.9 1.5 2.4
适用溫度 氟橡膠：-20℃～200℃
适用介質 水、空氣、油品及弱腐蝕性流體
洩漏率 符合GB/T13927-92标準


産品用途：
全襯聚四氟(F4)和聚全氟乙(F46)氟塑料襯裏閥，具有耐腐蝕、無洩漏、長等優點。适用于濃 、各種酸、強酸、氧化性介質或高溫烯、高溫濃
交替及多種溶劑和其它強腐蝕性介質。

連接尺寸及重量：
公稱通徑 标準值 參考值
DN （mm） NPS （inch） L D D1 D2 f b Z-φd D0 H W（kg）
PN1.0（MPa）
40 11/2 33 145 110 85 3 18 4-φ18 160 140 3
50 2 43 160 125 100 3 20 4-φ18 200 200 4
65 21/2 46 180 145 120 3 20 4-φ18 250 250 6
80 3 46 195 160 135 3 22 4-φ18 250 250 8
100 4 52 215 180 155 3 22 8-φ18 300 185 12
125 5 56 245 210 185 3 24 8-φ18 300 203 18
150 6 56 280 240 210 3 24 8-φ23 200 225 28
200 8 60 335 295 265 3 26 8-φ23 200 275 56
250 10 68 390 350 320 3 28 12-φ23 240 315 72
300 12 78 440 400 368 4 28 12-φ23 240 348 88
350 14 78 500 460 428 4 30 16-φ23 280 415 170
400 16 102 565 515 482 4 32 16-φ25 280 460 145
450 18 114 615 565 532 4 32 20-φ25 320 500 165
500 20 127 670 620 585 4 34 20-φ30 320 530 195
600 24 154 780 725 685 5 36 20-φ30 360 610 268
700 28 165 895 840 800 5 40 24-φ30 360 675 320
800 32 190 1010 950 905 5 44 24-φ30 360 805 395
900 36 203 1110 1050 1005 5 46 28-φ34 380 995 450
1000 40 216 1220 1160 1115 5 50 28-φ34 400 1170 680
1200 48 254 1450 1380 1325 5 56 32-φ41 400 1295 825
