XQ11F-16P手動信号反饋球閥

類别：電動閥門 日期：2021-04-29

品牌 : GH/工恒 型号 :  XQ11F
材質 : 不鏽鋼 連接形式 : 螺紋
結構形式 : 浮動球球閥 公稱通徑 : DN15 DN100
适用介質 : 水、油品、氣體 壓力環境 : 常壓
工作溫度 : 常溫 标準 : 國标
流動方向 : 單向 驅動方式 : 手動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details

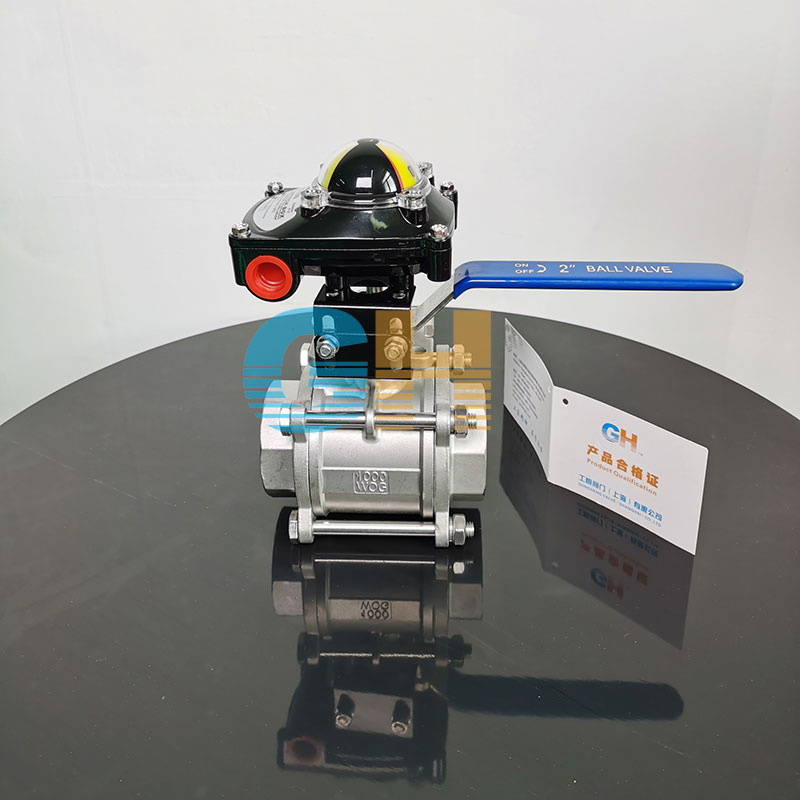

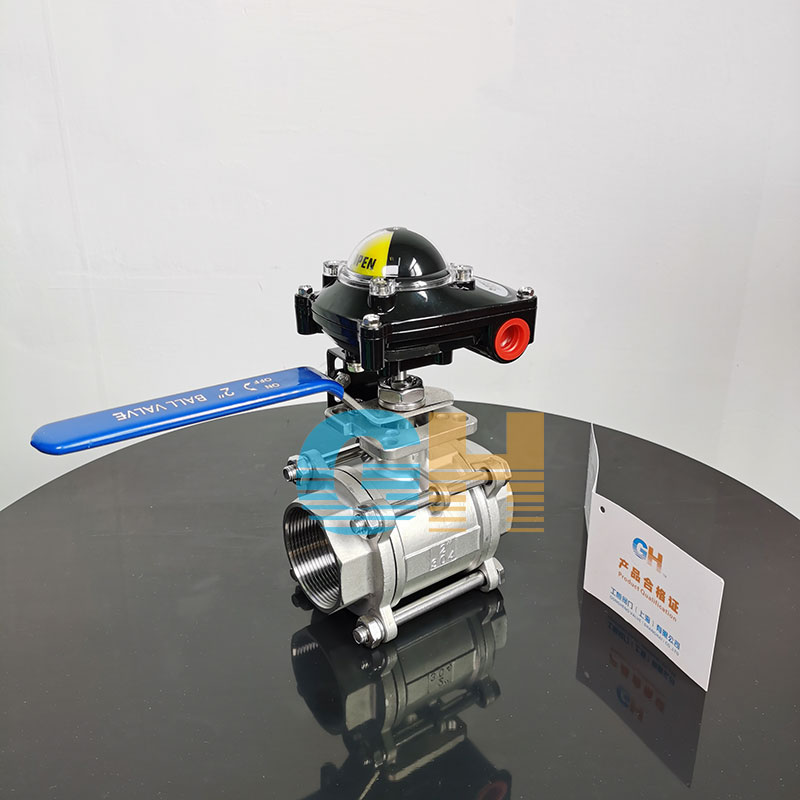

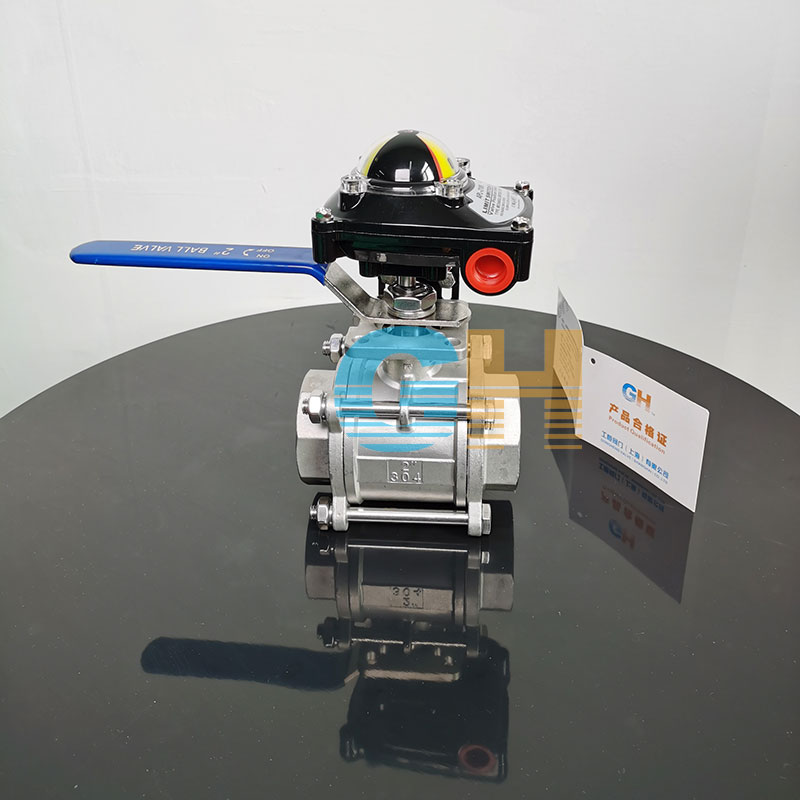

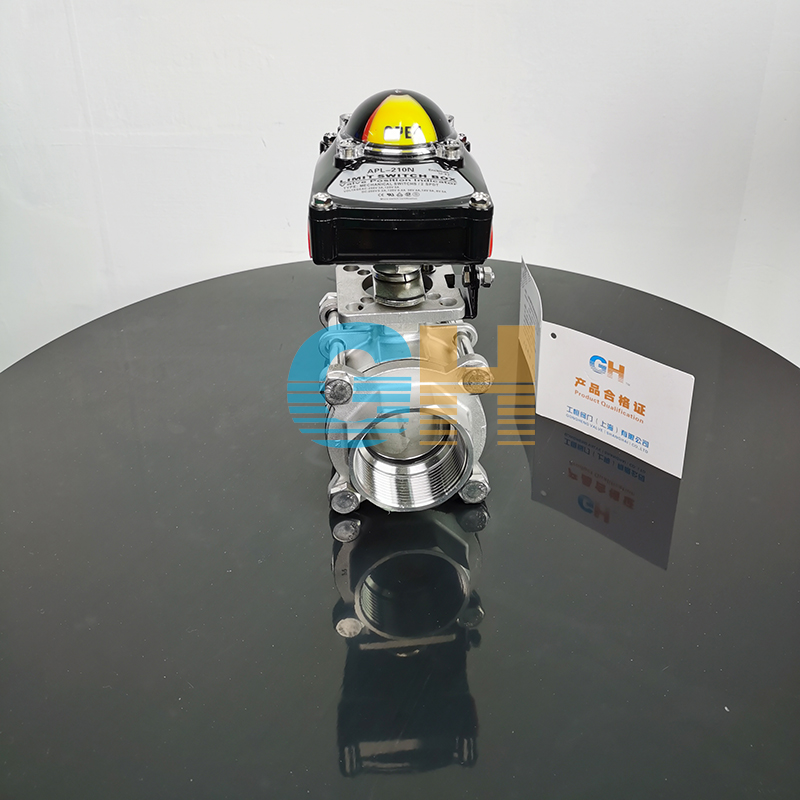

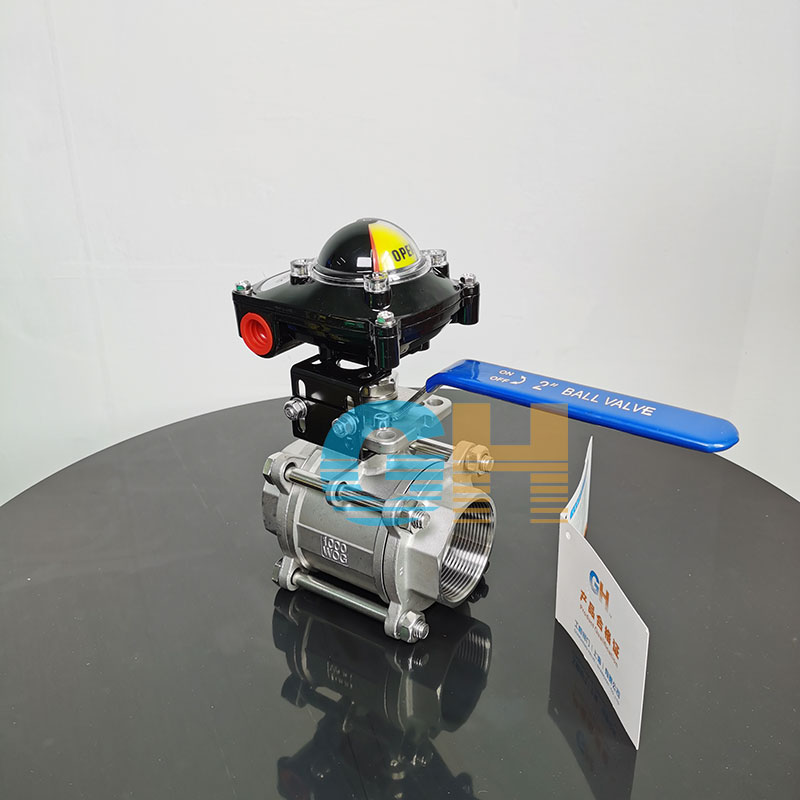

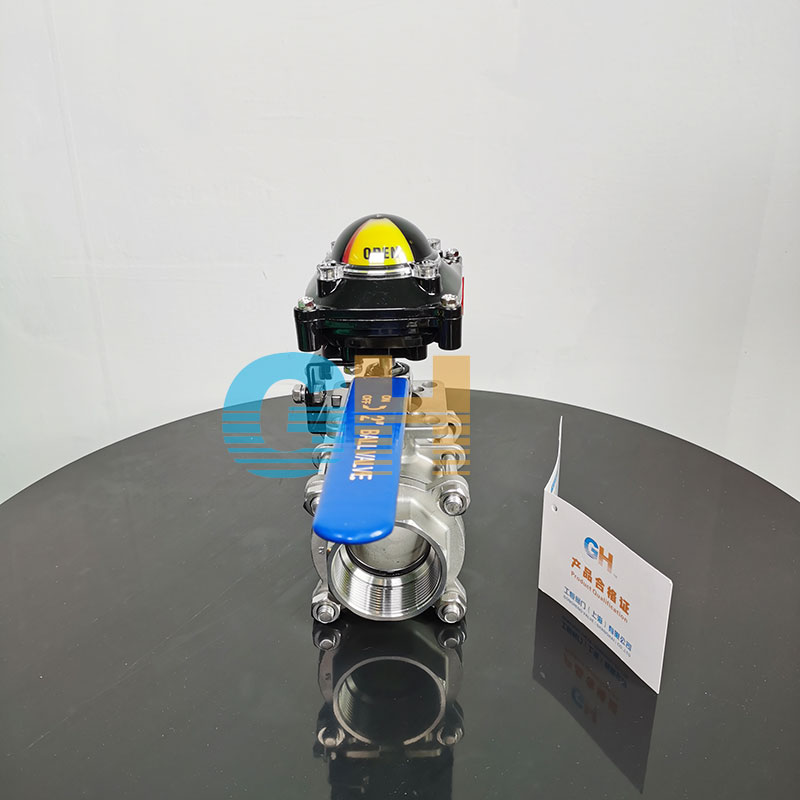

手動信号反饋球閥

參數

名稱:
型号: XQ11F-16P
公稱通徑: DN15 DN100mm ;
公稱壓力: PN1.6 PN2.5Mpa;
适用溫度: -20℃ 150℃;
閥體材質:鑄鋼、不鏽鋼;
适用介質: 水、油品、氣體類; 其他名稱：信号反饋球閥 信号反饋內螺紋球閥 信号反饋法蘭球閥 信号反饋手動球閥 信号反饋氣動球閥 信号反饋電動球閥

概述

XQ11F-16P由不鏽鋼螺紋球閥與ALS/APL系列信号反饋器(限位開關箱)組成，在開啓或關閉位置以開關量時将信号信号輸出，被程控器接受或計算機尋訪采樣，确認後執行下一程序。

工作原理

ALS系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋杆使傳動産生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信号，并通過指票器就是顯示。

限位開關特點

質量可靠：在ISO9001質量保證體系下組織生産，使産品性能穩定、質量可靠。
外型美觀：精密壓鑄鋁合金殼體，粉末塗層，外型美觀，有很強的機械強度和防腐能力。
現場指示：控制閥開關位置通過指示器現場就地指示。
安裝便：支架連接孔設計合理，安裝方便。
調整簡單：快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置。

限位開關技術參數

防護等級：IP65（本質安全型）IP67（外殼防護型）
觸點容量：6A/24VDC（直流）
10A/220VAC（流）
環境溫度：-35℃～ +70℃
接線端口：2-G1/2"
放置角度：0°～90 °角行程
0°～180 °（可調）
位置指示：開—黃，關—紅

适用工況

船舶管路系統：如燃油、供水、蒸汽、冷卻、發動機等。
化工管路系統：如容器、換熱器、混合器、氣液、幹燥、反應等。
石化管路系統：如石油汽開采、原油開采、石油提煉、輸送、分離等。
提煉管路系統： 發酵、濃縮、植物油、瀝青、在生能源等。
