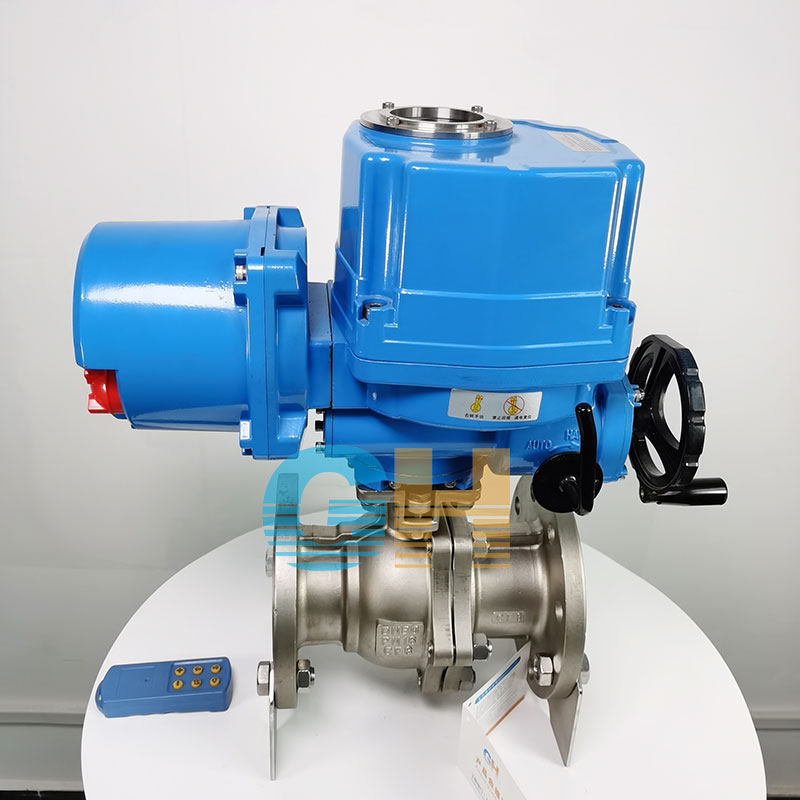

不鏽鋼電動智能球閥 電動智能球閥

類别：電動閥門 日期：2021-04-26

品牌 : GH/工恒 型号 : 智能電動球閥
材質 : 不鏽鋼 連接形式 : 法蘭
結構形式 : 浮動球球閥 公稱通徑 : DN15-DN300mm
适用介質 : 粘稠，含顆粒，纖維性質的場合 壓力環境 : 高壓
工作溫度 : 高溫 标準 : 國标
流動方向 : 單向 驅動方式 : 電動
零部件及配件 : 執行器 用途 : 截止
類型(通道位置) : 二通式
産品詳情
Product details





産品概述：
ZDJR智能電動球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信号（4~20mADC或1-5VDC）及單相電源可控制運轉，具有功能強、體積小、輕便宜人、性能好、配套簡單、流通能力大、适合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

主要技術參數：
①、結構形式：角型單座鑄造閥
②、公稱通徑：20-300mm
③、公稱壓力： 1.6-6.4Mpa
④、連接形式：法蘭式按JB78-59、JB79-59
⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

閥內組件：
①、閥芯形式：O型閥芯
②、流量特性：快開型
③、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
④、密封面材料：聚四氟乙烯、PPL、硬密封。

執行機構：
①、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
②、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

理想流量特性表：
公稱通徑（DN） 不同開度角下的Kv值
溫度 10o 20o 30o 40o 50o 60o 70o 80o 90o
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 35 71 133 248 398 620 890
150 20 40 8/0 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2543 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100

規格參數：
公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可調動作範圍 0-90o
允許壓差△P 小于公稱壓力(1.6MPa)
洩漏量Q 按AP1598标準測試 無洩漏
環境溫度℃ -20~60℃
基本誤差 ±2.5%
回差 ±2.5%
死區 1%
可調範圍 250：1 350：1
配用執行機構 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60

外形及連接尺寸：
公稱通徑DN L D H L1 D1   Z-Ød H1 L2
壓力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
15 130/130/130 95 275 157 65 14/16/16 4-14 48 208
20 140/140/140 105 280 157 75 14/16/16 4-14 53 208
25 150/150/150 115 287 157 85 14/16/16 4-14 58 208
32 165/165/180 135 384 208 100 16/18/18 4-18 68 208
40 180/180/200 145 312 208 110 16/18/18 4-18 73 208
50 200/200/220 160 325 208 125 16/20/20 4-18 80 208
65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 256 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/400 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630 750 405 470 545 380
300 750 870 460 530 580 380
