淹沒式消能閥 淹沒式多噴孔閥

類别：單座調節閥日期：2021-04-24

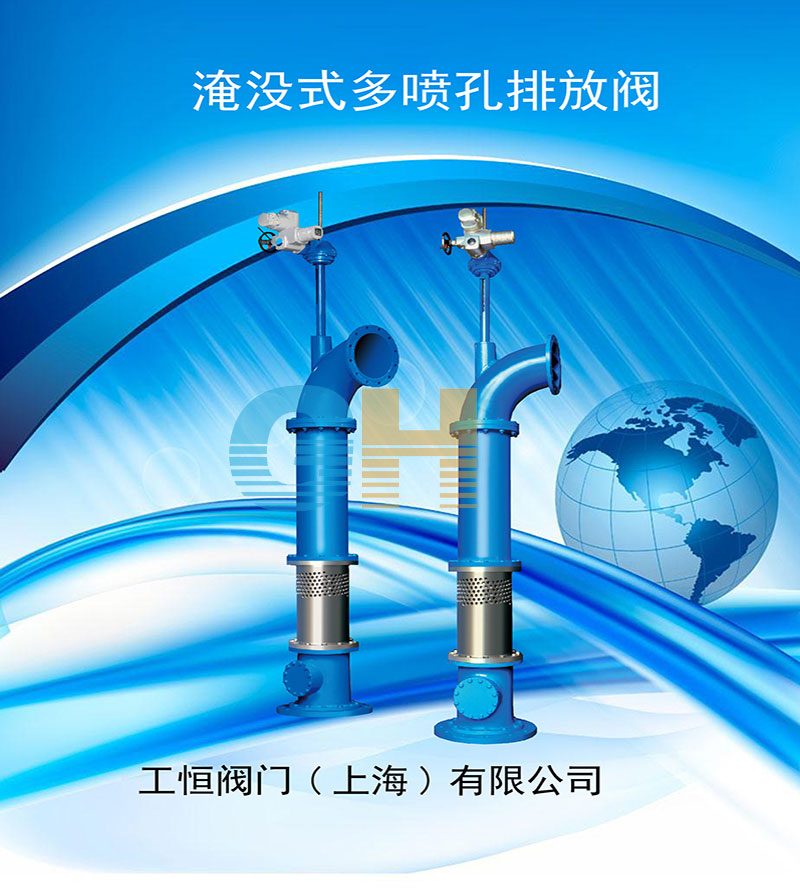

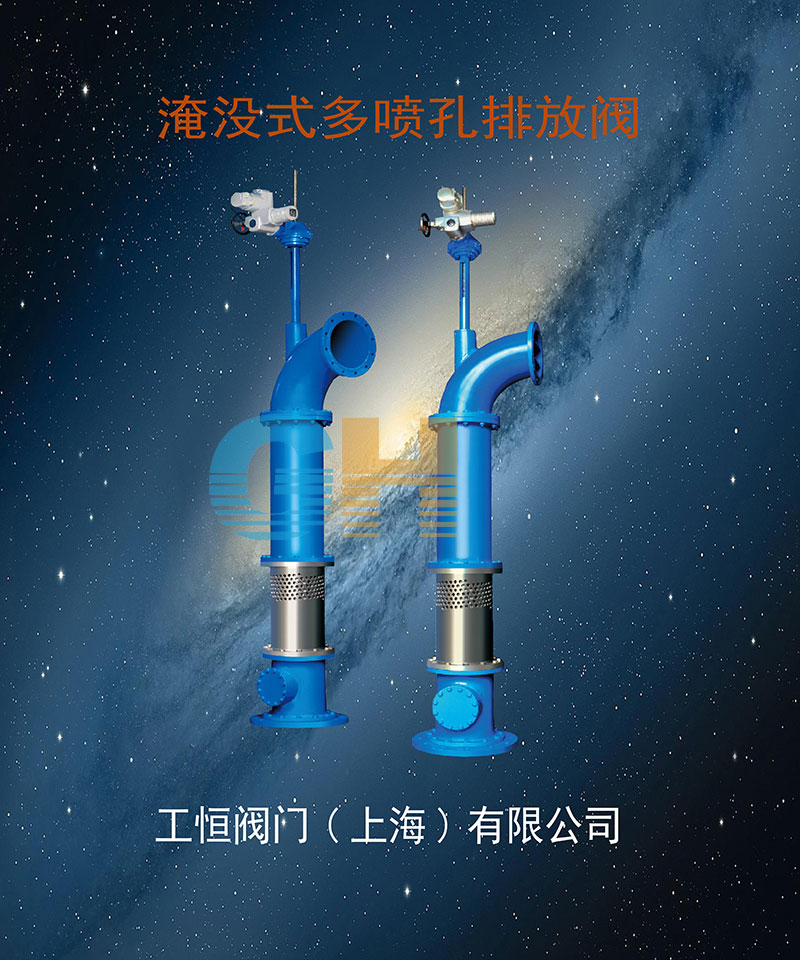

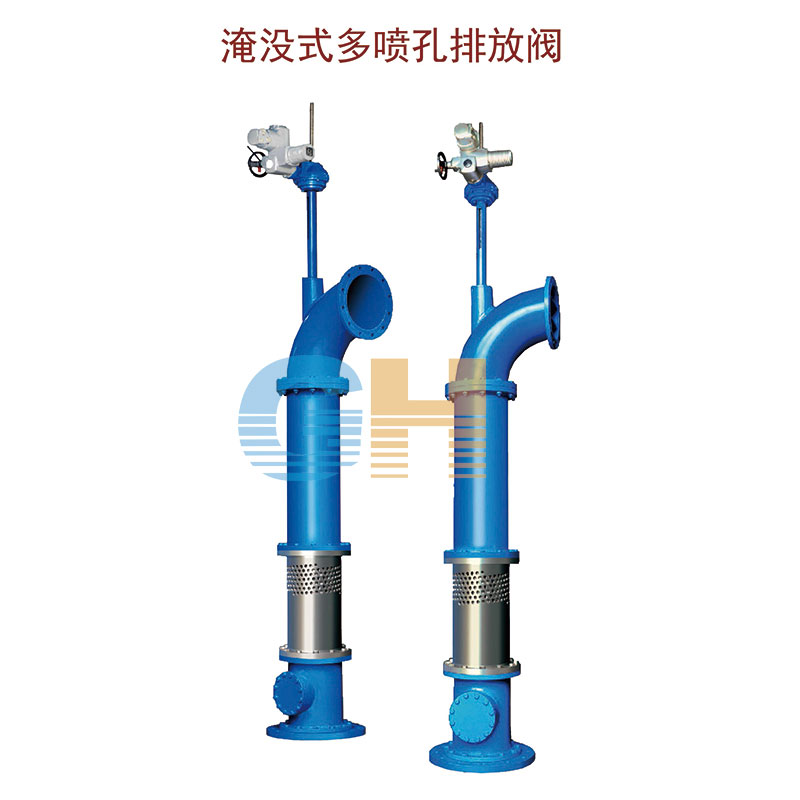

淹沒式消能閥 淹沒式多噴孔閥

加工定制 : 是 品牌 : GH/工恒
型号 : 淹沒式多噴孔閥 材質 : 碳鋼
連接形式 : 法蘭 公稱通徑 : DN200-DN2200
适用介質 : 水 壓力環境 : 常壓
工作溫度 : 常溫 流動方向 : 單向
驅動方式 : 水力控制 零部件及配件 : 閥體
形态 : 隔膜式 類型(通道位置) : 直通式
标準 : 國标 密封形式 : 軟密封型
産品詳情
Product details



淹沒式消能閥用于壩後水庫補充供水系統，驅動可采用電動和手動兩種形式，閥前應設置檢修球閥、Y型過濾器，施工時應按照生産廠家技術指導進行，若有差異，經核定後以廠家指導數據為準。開關時間應不大于2分鍾

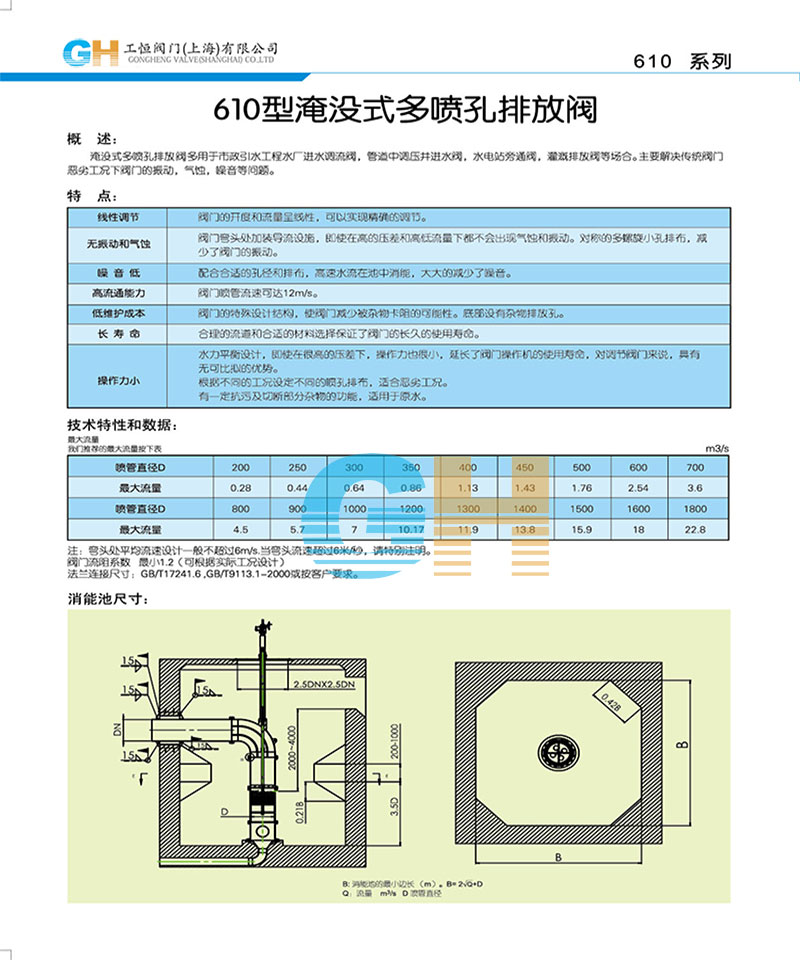

淹沒式消能閥産品說明書資料介紹

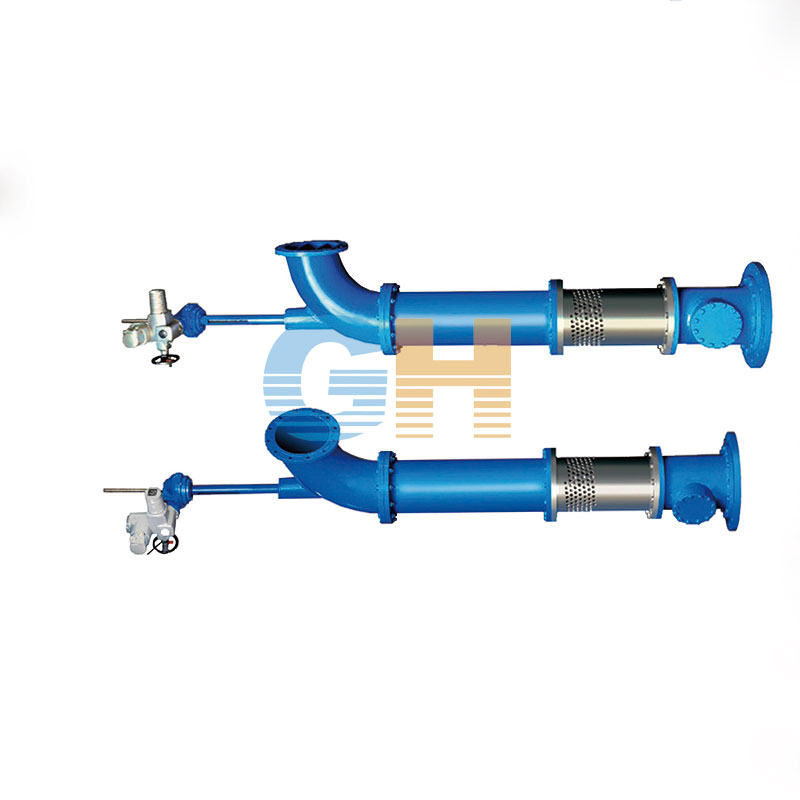

淹沒式消能閥主要由進水彎管、連接管、套筒、套筒匝、執行機構、傳動軸、密封座、密封圈等部件組成。是專門為流量控制和減壓消能而設計的，是向大氣或者水下淹沒排放的解決方案。主要應用于輸水管路末端流量或壓力調節、水輪機旁路、水庫排放以及地下水的補給。


結構原理

流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。


性能參數

1、公稱通徑從200mm-1800mm，允許過閥流量從1080m3/h ~ 86400m3/h，減壓比可達到20:1。
2、通過特殊的噴孔設計可以提供優的流量 控制。
3、在小流量，高壓差或大流量工況下，閥門震動、噪音依然很小。
4、公稱通徑和行程可以實現1:1，比短行程閥門抗氣蝕能力更強。
5、通過衆多數量的噴孔設計，分散能量的消耗，比短行程閥門振動更小，适應範圍更大。
6、采用電/手動、液動或手動等多種可選操作方式。
7、允許氣蝕系數為0.15，在大流量和高壓差工況下，一個套筒調節閥可以替代多個傳統閥門且不會産生氣蝕破壞和振動。
8、套筒匝滑動表面采用硬金，硬度高，耐磨，能有效避免高速水流對套筒匝的沖蝕。同時可以剪斷堵塞錐孔的雜物。


技術特點：

線性調節：閥門的開度和流量呈線性，可以實現精确的調節；
無振動和氣蝕：閥門彎頭處加裝導流設施，即使在高的壓差和高低流量下都不會出現氣蝕和振動。對稱的多螺旋小孔排布，減少了閥門的振動；
噪音低：配合合适的孔徑和排布，高速水流在池中消能，大大的減少了噪音；
高流通能力：閥門噴管流速可達9m/s；
低維護成本：閥門的特殊設計結構，使閥門減少被雜物卡阻的可能性，底部設有雜物排放孔；
長壽命：合理的流道和合适的材料選擇保證了閥門的長久的使用壽命；
操作力小：水力平衡設計，即使在很高的壓差下，操作力也很小，延長了閥門操作機的使用壽命，對調節閥門來說，具有優勢；
根據不同的工況設定不同的噴孔排布，适合惡劣工況；可以切斷阻塞的雜物，可用于原水。
