3.調節閥的流量系數計算
類别:行業新聞 日期:2021-04-06
第二節流量系數Kv值計算公式的修正
121對于阻塞流情況,為什麽隻能把開始産生阻塞流時的閥壓差
作為計算用的閥壓差?
由圖3-8可見,産生阻塞流時,若按實際壓差計算,對應按非阻塞流條件計算得到的流量Q'max要比阻塞流量Qmax大許多。因此,為了求得此時的Kv值,隻能把開始産生阻塞流時的閥壓隆

122不可壓縮流體産生阻塞流時,縮流斷面的壓力Pvc如何計算?
用Pvc表示不可壓縮流體産生阻塞流時縮流斷面的壓力。Pvc可用下式求得:Pvc=FF Pv (3-16)。
式中Pv——流體的飽和蒸氣壓力,可從物料的物理數據查得;
FF ——流體的臨界壓力比系數。
由上式可知,FF 是在阻塞流條件下縮流處壓力Pvc與閥入口溫度下的液體飽和蒸汽壓力Pv 之比,也是Pv 與液體臨界壓力Pc之比的函數,可用下式進行計算: FF=0.96-0.28

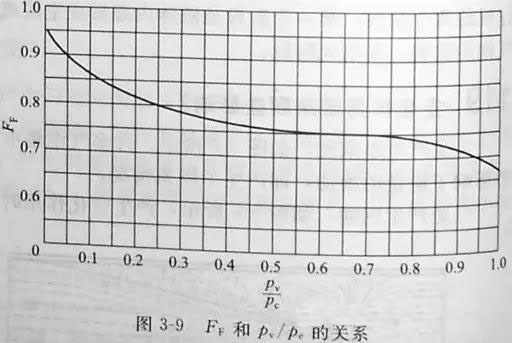

也可以用圖3-9查出FF。

123不可壓縮流體是否産生阻塞流的判斷條件是什麽?
從式:



124可壓縮流體是否産生阻塞流的判斷條件是什麽?
當

125對液體計算公式如何修正?
當

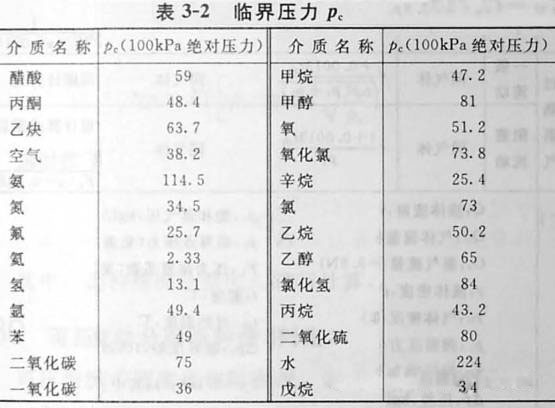

式中Pc——液體勢力學臨界點壓力,見表3-2;
Pv——液體包括蒸汽壓力。

126對氣體計算公式如何修正?
原産生阻塞流的臨界差壓條件是


利用概念概念推得的新公式有好幾種,但以在原平均重度法公式基礎上修正的新公式(即平均重度修正法)簡單、方便,它隻需将原阻塞流動下的計算公式除以FL即可。若要更些,則再除上一個系數(y-0.148y3),其中

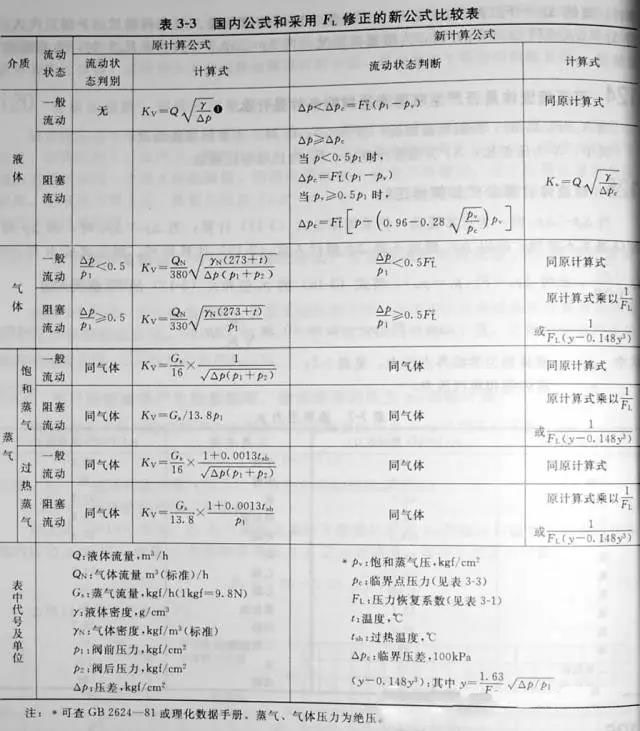

蒸汽計算公式的修正同上。為了便于比較、應用,将采用FL修正的新公式和原公式彙總于表3-3中。
