ZHAS氣動角式調節閥

類别：氣動調節閥日期：2020-01-10

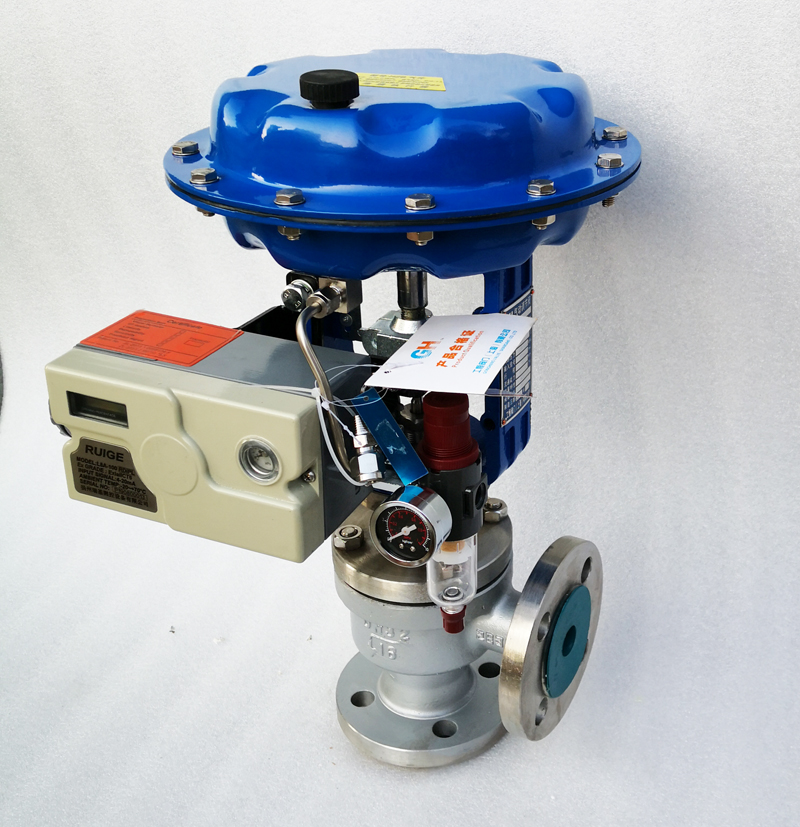

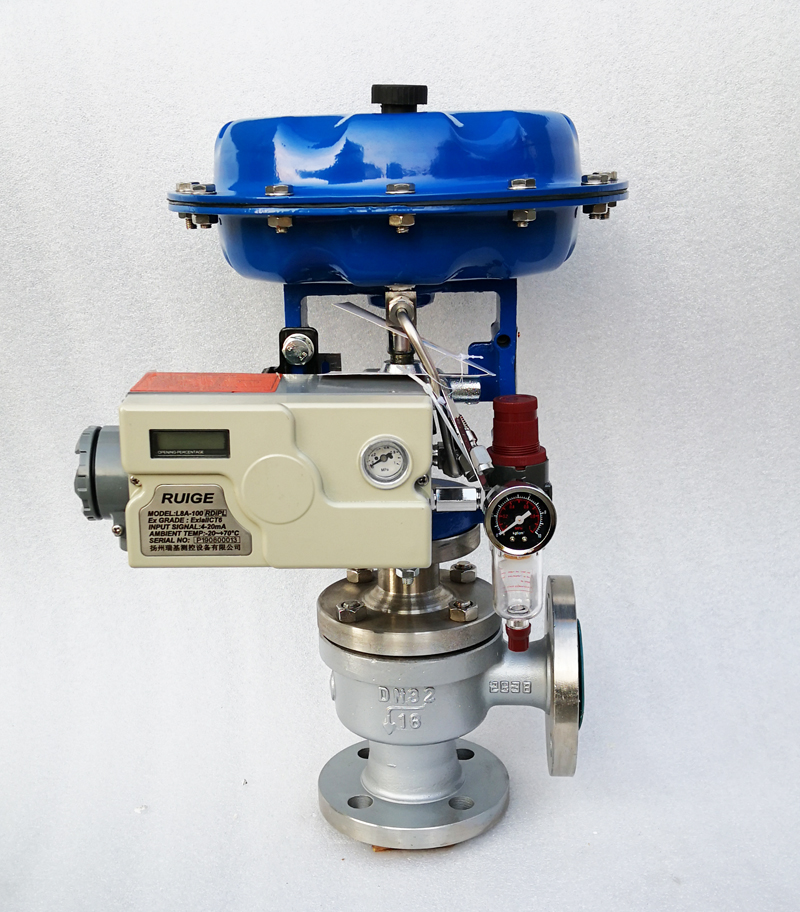

ZHAS氣動角式調節閥

産品概述

ZHAS氣動角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性好、拆裝方便等優點。氣動薄膜角式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動薄膜角形單座調節閥廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特别适用于允許洩露量小閥前閥後壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自淨與清洗的場合 。 ZHAS氣動角式調節閥是控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥，閥結構緊湊，設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調範圍廣，流量特性精度高，符合IEC543-1-1976标準，調節閥動态穩定性好，噪音低，空化腐蝕小。 調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本産品符合GB/T4213-92。

技術參數和性能

ZHAS氣動角式調節閥技術參數和性能
公稱通徑 40 50 65 80 100 125 150 200
閥體型式 角型雙座鑄造球形閥
公稱通徑 40、50、65、80、100、125、150、200mm
公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG
法蘭标準 JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标準 嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料 鑄鋼(ZG230-450)、鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZH316L)钛等
上閥蓋 常溫型 -17～+230℃
伸長I型 -45～-17℃、 +230～+566℃
伸長Ⅱ型 -100～-45℃
伸長Ⅲ型 -196～-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 壓力平衡式閥芯
流量特性 高容量流量特性：等百分比特性(%)和線性特性(L)
高精度流量特性：等百分比特性(%)和線性特性(L)
注：1、整體式和分離式套筒應根據公稱通徑，材料和工作溫度而定 。2、軟閥座的工作溫度和壓差範圍。
閥芯材料 不鏽鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不鏽鋼堆焊司太萊合金、钛和耐腐蝕合金等

執行器技術參數

ZHAS氣動角式調節閥執行器技術參數
執行器型式 HA多彈簧薄膜執行機構
膜片材料 丁腈橡膠夾尼龍布
彈簧範圍 20~100、80~240KPa
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
作用形式 氣-關式或氣-開式
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指标

ZHAS氣動角式調節閥主要性能指标
洩漏量 金屬閥座 小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
軟閥座 小于閥額定容量的10-7，符合ANSIB16.104-1976II級
回差 帶定位器 小于全行程的1%
不帶定位器 小于全行程的3%
基本誤差 帶定位器 小于全行程的±1%
不帶定位器 小于全行程的±5%
— 注：采用标準的V型聚四氟乙烯填料
可調範圍 50：1

訂貨請提供以下參數
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信号壓力、彈簧範圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
