産品概述

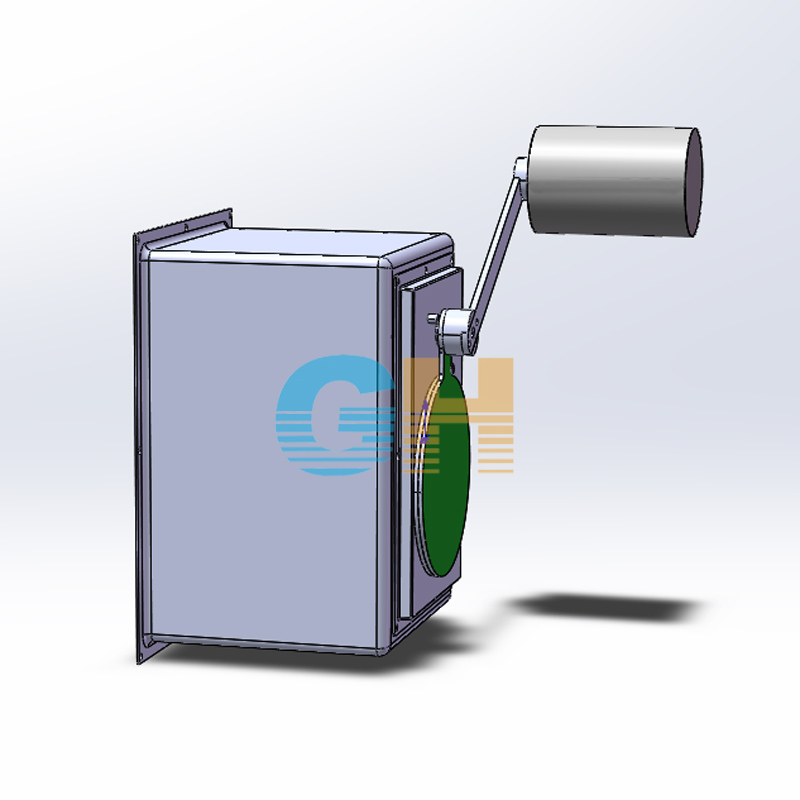

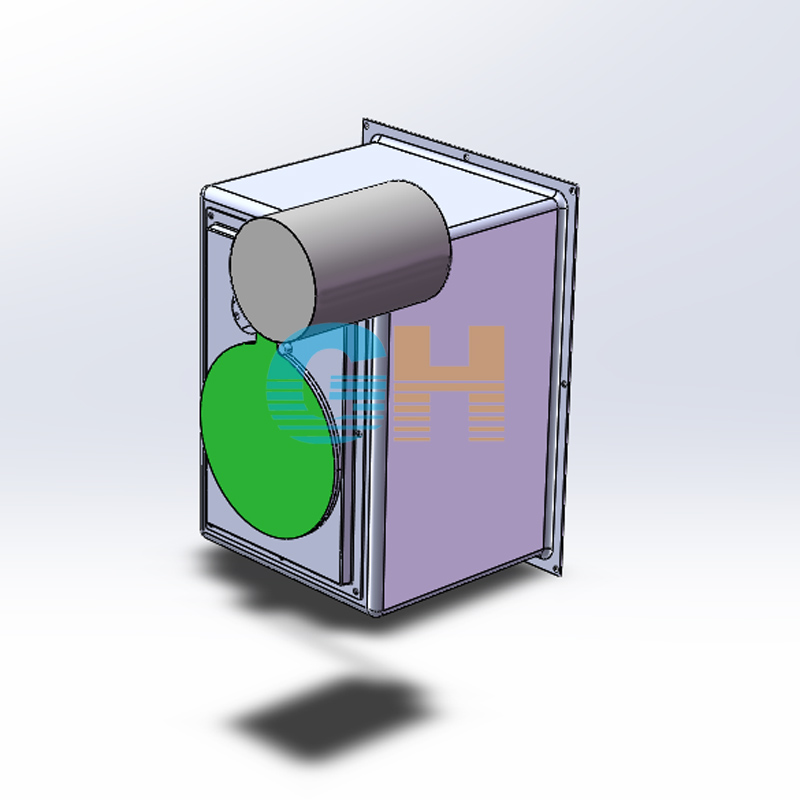

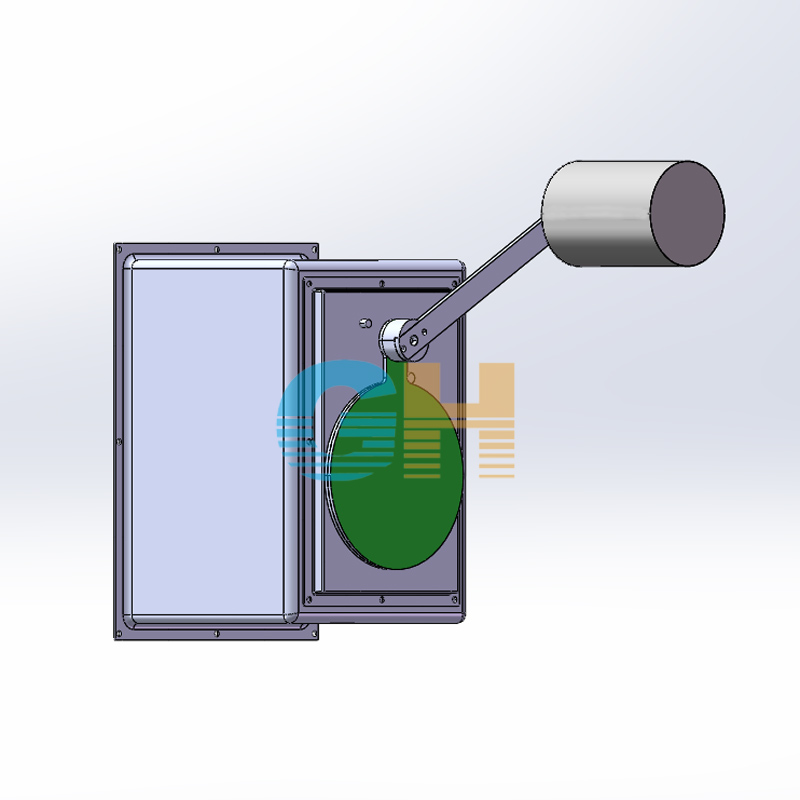

工恒牌浮筒式浮筒閥-帶防倒灌自控截污裝置是工恒閥門吸收國內外技術自主研發的防倒灌自控截污裝置。防倒灌自控截污裝置适用于雨污工程，市政雨污分流工程，防倒灌截污裝置主要為工廠、别墅、住宅小區、商務樓等屋面和地面收集的雨水做棄流、過濾處理，一般安裝在雨水收集的預過通環節，處理後可以使蓄水池的雨水更加幹淨，可綠化澆灑。工作原理為無雨天時，雨污合流管排出的水為污水，通過污水口進入污水管網。進入污水處理廠處理，此時雨水口處于常閉态，防止污水進入內河，污染河道，當有雨水進入井內時，污水口通過浮筒閥關閉，雨水口打開雨水排入內河，當水位下降到低水位時雨水恢複到關閉狀态，污水口通過浮筒閥打開。如果內河水位暴漲，浮筒閥的防倒灌裝置內的止回閥關閉污水口，可有效避免河水倒灌入井體內及雨污管口，防倒灌截污裝罝采用304不繡鋼冷作焊接成型，外形美觀，巧妙的結構設計，安裝簡便，是雨水回收利用前期預處理的可以選擇設備，為環保部大力推廣産品。工恒生産的浮筒閥具有浮筒位置可調節的優點，不受溢流堰高低的影響，可根據現場溢流堰的高底自由調整浮筒的位置及角度，本防倒灌自控截污裝置口徑DN100-DN1000，多種口徑便于客戶參考互選型。本産品安裝方便，浮筒閥主要在每個排污口裝雨污分流設備。如不鏽鋼浮筒閥，不鏽鋼限流裝置，不鏽鋼自控截污裝置，浮筒式自控截污裝置，城市污水處理項目使用了浮筒閥，使得城市水質明顯得到了。

主要使用工況
1、合流管截污、初期雨水截污，需要防止河水倒灌的工況時。
2、小區排水管與道路市政管道銜接處。
3、道路交叉管道銜接處。
4、城市河道排放口。
5、工廠、别墅。

浮筒式浮筒閥-帶防倒灌自控截污裝置功能工作原理

一、晴天
晴天，浮筒式浮筒閥進水口內全部為污水，水量較小，井體內的水位低，浮筒式浮筒閥的浮筒在重力作用下使得浮筒閥閥闆處于開啓狀态，防倒灌自控截污裝置打開，此時污水全部經由浮筒式浮筒閥開口及防倒灌自控截污裝置流向污水管網。

二、降雨時
降雨初期，浮筒式浮筒閥進水口的流量逐漸增大，井體內的水位也随之逐步上升，此時自動截污裝置浮筒在浮力的作用小帶動浮筒式浮筒閥閥闆逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網。


三、降雨中期
随着降雨的繼續增大，井體內的水位進一步上升，此時浮筒式浮筒閥閥闆完全關閉，從而避免了大量雨水進入到污水管網，稀釋的水從井體內排水口排出。

四、暴雨及特大暴雨時
暴雨及特大暴雨時，河水暴漲，河水的水位高于井體水位，未裝本司帶防倒灌自控截污裝置情況下，此時河水會倒灌入井體內，裝有本公司帶防倒灌自控截污裝置，河水倒灌将會被我司的防倒灌自控截污裝置攔截，河水無法倒灌入井內。

五、降雨結束
随着降雨下降及結術，現狀合流管內水位下降，浮筒式浮筒閥開口及防倒灌自控截污裝置逐步開啓，并恢複到初始狀态，污水全部經由浮筒式浮筒閥開口及防倒灌自控截污裝置流向污水管網。

防倒灌自控截污裝置安裝步驟

一、安裝前準備工作
1、檢測截污井井體尺寸及各管道的位置布置是否和施工圖紙相符。
2、浮筒閥安裝在截污管口處立面，附壁式安裝，截污管口處立面牆體需光潔、平整，對于不符合要求的需要進行處理。
3、自動截污裝置浮筒閥需要垂直安裝。
4、開關動作靈敏，不得承受額外阻力及重力。
5、現場應備有220V交流電源

二、安裝步驟
1、用繩子或吊車将浮筒閥裝置吊入井中。
2、将浮筒閥（自動截污裝置）開口于井內截污管口對齊，并用膨脹螺絲固定。
3、用扳手依對角順序擰緊膨脹螺絲。
4、将固定浮筒裝置安裝在殼體上，轉動浮筒看是否靈活動作。
